Verdampferregal aus blankem Stahlrohr

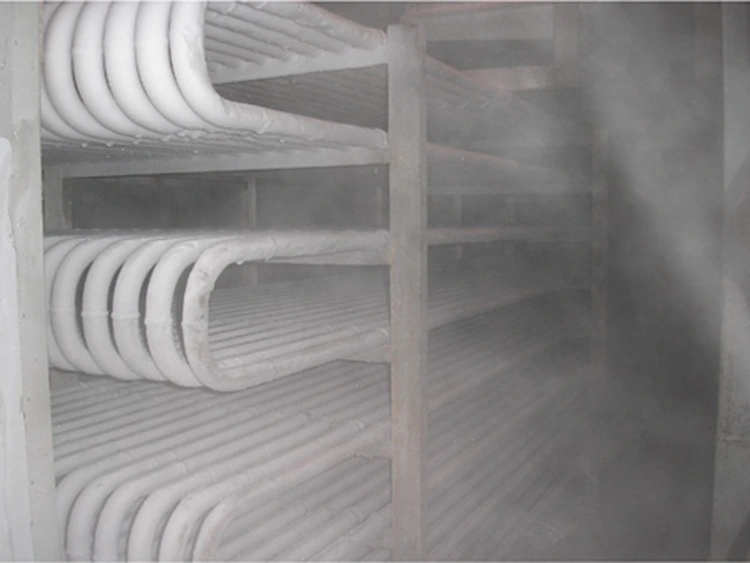

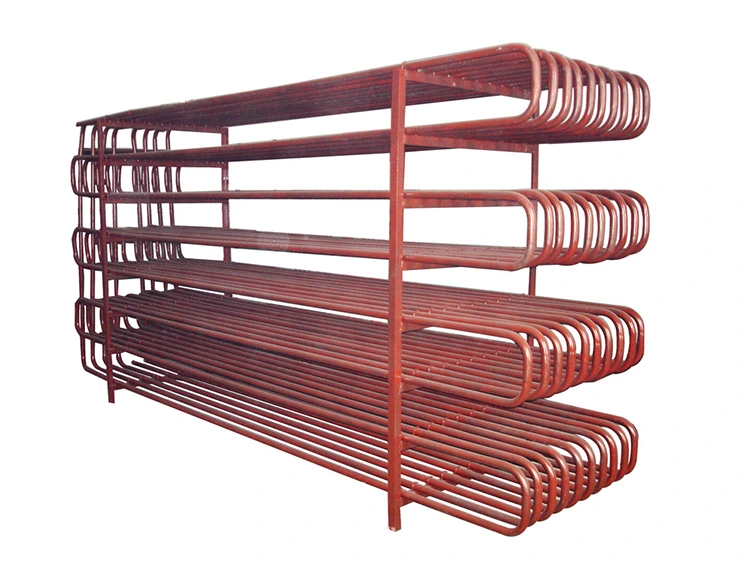

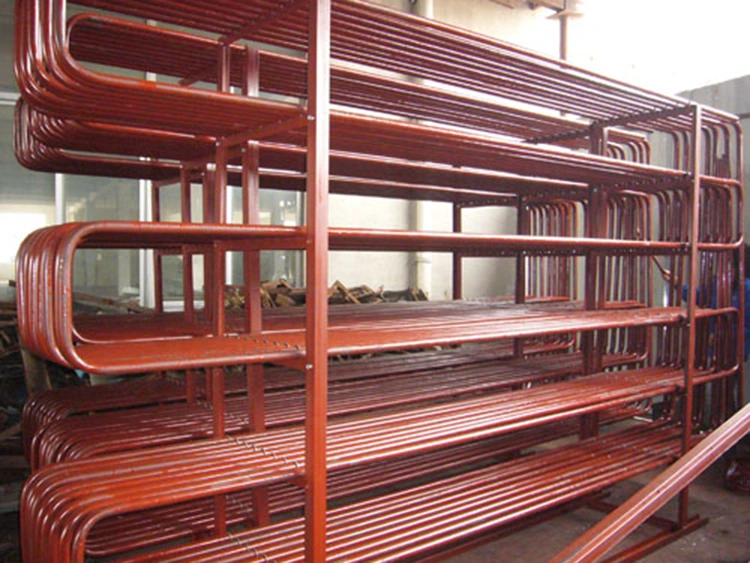

Das Steel Bare-Tube Evaporator Shelf von Lynxcool ist ein robustes, langlebiges statisches Verdampfersystem, das aus mehreren Schichten paralleler blanker Stahlrohre besteht, die an den Enden durch U-förmige Rücklaufbögen verbunden sind und alle auf einen stabilen Stahlrahmen geschweißt sind. Das Kältemittel verdampft direkt in den Stahlrohren, die gleichzeitig als Kühlfläche und tragende Regale dienen; Paletten oder Produkte werden direkt darauf platziert, was eine hocheffiziente Wärmeübertragung ermöglicht.

Im Vergleich zu Aluminiumplatten- oder Lamellenverdampfern bietet diese Stahlrohrstruktur eine überlegene Schlag- und Biegefestigkeit, erfordert kein Präzisionsschweißen und verfügt über eine hohe Tragfähigkeit, was sie ideal für die Schwerlastpalettenlagerung, große Kühllager und Meeresfrüchteverarbeitungsbetriebe macht. Sein lüfterloses Design mit natürlicher Konvektion sorgt für einen Kühleffekt, der sich durch null Energieverbrauch, hohe Luftfeuchtigkeit und minimale Temperaturschwankungen auszeichnet.

Herstellungsort: Qingdao, China

Anwendbare Kühllagertypen: Ammoniakgekühlte Kühllager, Fischlagerräume, Schockfroster, Fleischlagereinrichtungen

Material: Kohlenstoffstahl

Lebensdauer: 20–40 Jahre

Technische Parameter

Jedes Stahlrohr-Verdampferregal wird in unserem Werk in China einer Druckprüfung unterzogen und wird von umfassenden Qualitätsprüfungen, Schweiß- und Materialberichten sowie einem Installations- und Wartungshandbuch begleitet.

In welchen Bereichen kann dieses Produkt eingesetzt werden?

1. Großflächige Ammoniak-Kühllagerung und palettierte Kühlung

Stahl-Verdampferregale mit bloßen Rohren eignen sich für die Lagerung von Fleisch, Milchprodukten, Fisch und Tiefkühlkost und eignen sich sowohl für Vollpaletten- als auch für Halbpalettenkonfigurationen. Es verfügt über eine hocheffiziente direkte Ammoniakverdampfungskühlung und ist für hohe Belastungen ausgelegt.

2. Fischladeräume von Fischereifahrzeugen

Dieses System eignet sich ideal für die Kühlung von ganzen Fischen, Fischblöcken und gesalzenem Fisch und ist so konstruiert, dass es Rumpfvibrationen und Meerwasserkorrosion standhält. Zu den Oberflächenbehandlungsoptionen gehören Feuerverzinkung oder Epoxidbeschichtung.

3. Kühlräume für Fleisch und Schockfrosten

Entwickelt für die Lagerung von geschnittenem Rind- und Schweinefleisch – ob an Haken aufgehängt oder auf Paletten platziert – verfügt dieses System über eine deutlich höhere Tragfähigkeit als Aluminiumplatten- oder Lamellenverdampfer und bietet gleichzeitig eine hervorragende natürliche Konvektionskühlung.

4. Nachrüstung und Austausch von Kühllagern

Diese Lösung eignet sich zum Austausch alternder Verdampfer und bietet maßgeschneiderte Abmessungen, verbesserte Wandstärken und moderne Kühlanschlussschnittstellen.

5. Solekühltanks und Tauchverdampfer

Dieses System besteht aus Stahlrohren, die direkt in das Solekühlmittel eingetaucht sind, und gewährleistet einen hocheffizienten Wärmeaustausch. Es besteht aus Kohlenstoffstahl, der sowohl mit Ammoniak als auch mit Sole kompatibel ist, und ist in kundenspezifischen Designs erhältlich.

Wichtige technische Merkmale

1. Geschweißte Stahlrohrstruktur: Integriert Trag- und Kühlfunktionen; bietet eine Lebensdauer von 20–40 Jahren und beseitigt die mit Aluminiumplatten verbundenen Anfälligkeitsprobleme.

2. Ammoniak-Kühlkompatibilität: Hergestellt aus Kohlenstoffstahl, der gegen Ammoniakkorrosion beständig ist und sich daher ideal für den Einsatz in großen Kühllagern und Fischlagern auf Ammoniakbasis eignet.

3. Heißgasabtauung: Die bevorzugte Methode für Ammoniaksysteme; Es nutzt Kompressorenergie wieder und sorgt so für eine hohe Energieeffizienz.

4. Natürliche Konvektionskühlung: Erfordert keine Lüfter, wodurch eine hohe Luftfeuchtigkeit aufrechterhalten und Temperaturschwankungen minimiert werden.

5. Robustes Design: Unterstützt eine Tragfähigkeit von 200–2000 kg pro Etage und ermöglicht die direkte Platzierung von Paletten.

6. Korrosionsschutzbehandlung: Mit Feuerverzinkung oder Epoxid-Korrosionsschutzlackierung, angepasst an spezifische Umgebungsbedingungen.

Warum sollten Sie sich für Lynxcool Steel Bare-Tube-Verdampferregale entscheiden?

1. Druckbehälter-Schweißzertifizierung: Von zertifizierten Fachleuten gemäß ASME IX, EN 287 und GB 150 geschweißt. Jede Einheit wird vor dem Versand hydraulisch getestet.

2. Maßgeschneiderte Kühlraumabmessungen: Passend zu Ihrem Kühlraumlayout, Ihrer Palettenhöhe und Ihrer Rohrleitungskonfiguration.

3. Fachwissen über Ammoniaksysteme: Optimiert für Verdampfungsdruck, Abtauzyklen, Ölrückführung und Flüssigkeitsverteilung.

4. Erfahrung in der Marine- und Schwerindustrie: Geeignet für Fischereifahrzeuge und den industriellen Einsatz, mit vibrations- und korrosionsbeständigem Design, das den Klassifizierungsstandards entspricht.

5. Wettbewerbsfähige Preise in China: 20–35 % niedrigere Kosten als vergleichbare europäische Produkte bei gleichbleibender Qualität.

FAQ

F: Was ist der Unterschied zwischen Stahlrohrregalen und Aluminium-Flachregalen?

A: Beide verwenden lüfterlose Verdampfer. Stahlrohrregale nutzen mehrere Stahlrohre als Tragstruktur und Kältemittelströmungskanäle – ihre robuste Struktur und ihr höheres Gewicht machen sie ideal für palettierte Waren, Ammoniak-Kühlsysteme und Meeresumgebungen. Aluminium-Flachregale verfügen über eine glatte, ebene Oberfläche – aufgrund ihres geringeren Gewichts eignen sie sich besser für die Lagerung von Produkten mit flachem Boden wie Fischfilets, palettierten Verpackungen oder Arzneimitteln und verfügen außerdem über eine hervorragende Wärmeleitfähigkeit. Lynxcool stellt beide Regaltypen her und bietet professionelle Auswahlberatung basierend auf spezifischen Anwendungsszenarien.

F: Warum wird für Ammoniak-Kühlregale typischerweise Kohlenstoffstahl anstelle von Aluminium verwendet?

A: Stahl hat eine höhere Zug- und Streckgrenze, was die Verwendung von Rohren mit kleinerem Durchmesser ermöglicht, wenn schwere Lasten (500–1.000 kg pro Schicht) getragen werden. Aluminium wird typischerweise für leichtere Güter verwendet; und Kupfer wird aufgrund seiner Unverträglichkeit mit Ammoniak niemals in Ammoniak-Kühlsystemen verwendet.

F: Was ist das Funktionsprinzip des Auftauens mit heißem Ammoniak?

A: Hochtemperatur-Ammoniakdampf aus dem Kompressor strömt durch die Rohrleitungen im Rack und schmilzt den Frost durch Freisetzung latenter Wärme. Das kondensierte flüssige Ammoniak fließt dann zurück zum Kühlsystem. Der gesamte Abtauzyklus dauert normalerweise 20–45 Minuten und ist energieeffizienter als das elektrische Abtauen.

F: Welcher Oberflächenbehandlungsprozess wird für Meeresumgebungen oder Kühlräume von Fischereifahrzeugen empfohlen?

A: Wir empfehlen eine Kombination aus „Feuerverzinkung + zweischichtiger Korrosionsschutzbeschichtung“: Zuerst eine zinkreiche Epoxidgrundierung auftragen, dann eine hochschichtige Epoxidharz-Deckschicht auftragen. Wenn die Anwendungsumgebung extrem rau ist, empfehlen wir das Auftragen einer zusätzlichen Schicht Polyurethan- oder Polyurea-Decklack. Spezifische Korrosionsschutzspezifikationen müssen auf der Grundlage des Schiffstyps und der tatsächlichen Betriebsbedingungen angepasst werden.

F: Können Sie Ersatz-Racks basierend auf den Abmessungen vorhandener Geräte bereitstellen?

A: Ja. Bitte geben Sie die konkreten Abmessungen der vorhandenen Racks, die Art des verwendeten Kältemittels sowie detaillierte Informationen zu den Anschlussschnittstellen an. Basierend auf diesen Informationen erstellt Lynxcool dann Maßzeichnungen und legt diese vor Beginn der Produktion dem Kunden zur Bestätigung vor. Der Produktionszyklus (Lieferzeit) beträgt typischerweise 5–9 Wochen.

F: Ist das Regal für palettierte Waren geeignet?

A: Ja. Wir bieten Regale an, die mit Standardpaletten kompatibel sind und Platz für Paletten im Format 800 x 1.200 mm oder 1.000 x 1.200 mm bieten. Standardregale haben eine Nenntragfähigkeit von 500–1.500 kg pro Regal; Für Lasten über 2.000 kg bieten wir auch strukturverstärkte Sonderlösungen an. Für vom Standard abweichende Sonderkonstruktionen erstellen wir entsprechende strukturmechanische Berechnungen.

F: Wo werden diese Stahlrohr-Verdampferregale hergestellt? Welche Qualitätsstandards erfüllen sie?

A: Diese Produkte werden in unserem Werk in China entwickelt und hergestellt, das nach dem Qualitätsmanagementsystem ISO 9001 zertifiziert ist. Die Qualitätssicherung (QA) umfasst zertifizierte Schweißer, Materialtests, 100 % hydrostatische Tests, Oberflächeninspektion und Maßüberprüfung. Alle relevanten Dokumente werden mit der Ware geliefert.
