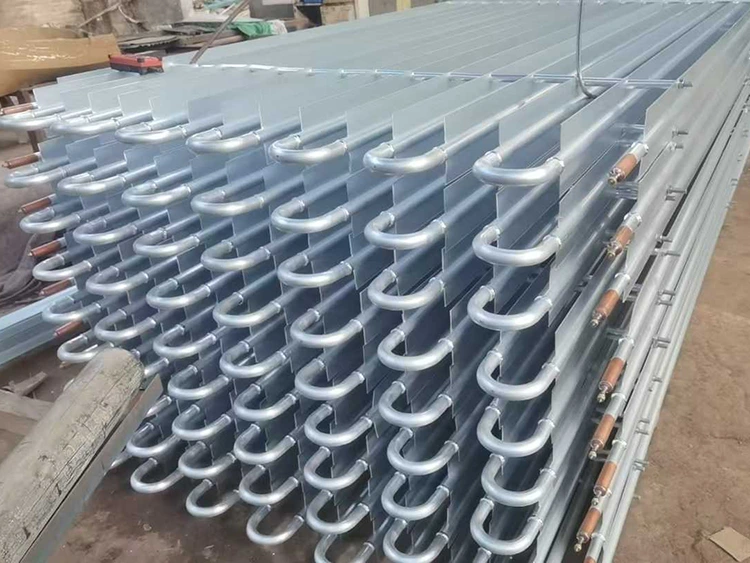

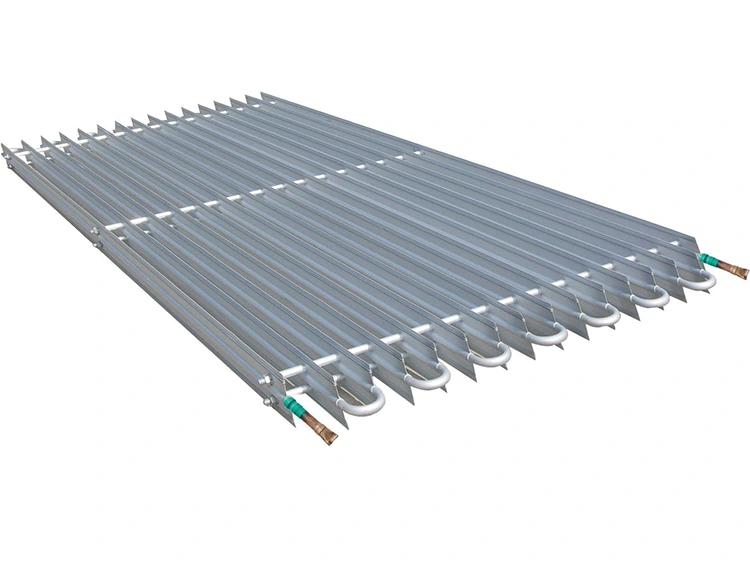

Aluminiumrohrspule

Jede Aluminiumrohrschlangeneinheit verwendet extrudierte Rippenrohre aus Aluminiumlegierung mit einer „Außenrippe/Innengewinde“-Struktur. Die Rippen und der Rohrkörper werden durch einen einstufigen Formprozess fest miteinander verbunden, wodurch eine dauerhafte metallurgische Verbindung zwischen beiden gewährleistet wird. Dadurch wird der thermische Kontaktwiderstand zwischen den Rippen und dem Rohr effektiv eliminiert. Vor dem Versand wird jede Einheit einer strengen Druckprüfung mit Druckluft unterzogen. Darüber hinaus sind die Geräte standardmäßig mit einem integrierten elektrischen Abtausystem und einer Tropfschale ausgestattet. Zu den anwendbaren Kältemitteln gehören: HFKW (R404A, R507A, R134a, R448A, R449A) und Ammoniak (R717).

Schlüsselfunktionen

•Lüfterlose natürliche Konvektion – Luftzirkulation mit Kamineffekt durch parallele Lamellenkanäle; Null Energieverbrauch des Ventilators; Keine Wärmeentwicklung des Lüftermotors.

•Geringe Produktaustrocknung – niedrige Luftgeschwindigkeit und hohe relative Luftfeuchtigkeit im Kühlhaus minimieren den Trockenverlust der gelagerten Lebensmittel im Vergleich zu Fan-Coil-Verdampfern.

•Geringe Temperaturschwankungen – stabile Kühlraumtemperatur mit reduzierter Zyklusamplitude; verbesserte Produktqualität und Haltbarkeit.

•Kältespeichereffekt – die thermische Masse des Aluminiumverdampferkörpers speichert Kälteenergie, wodurch die Starthäufigkeit des Kompressors verringert und die Lebensdauer des Kompressors verlängert wird.

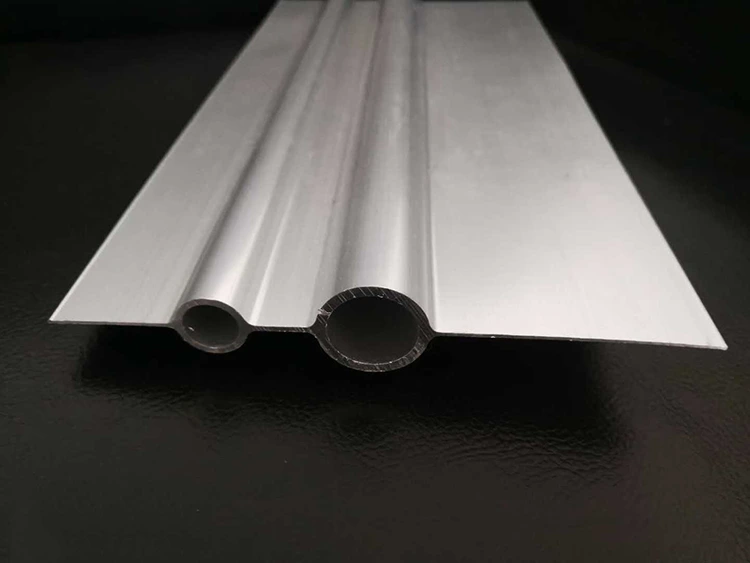

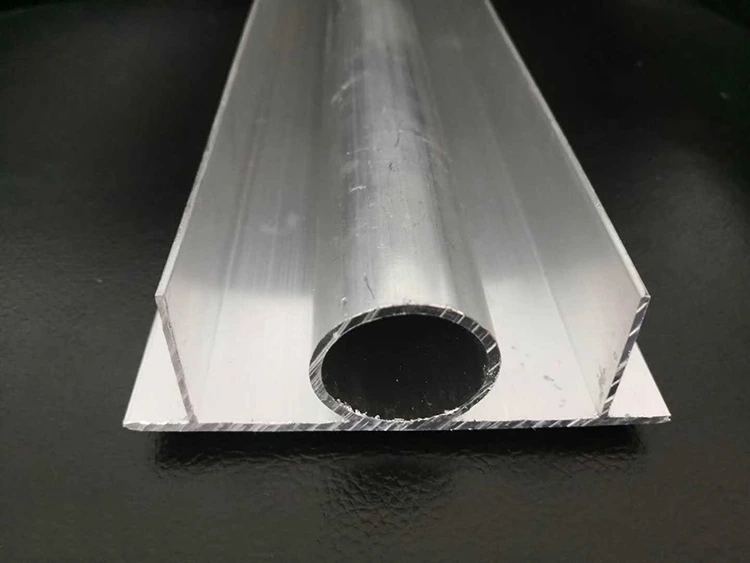

•Außenrippen-/Innengewinde-Rohrstruktur – einmaliges Druckgusspressen; Außenrippen maximieren die luftseitige Wärmeübertragung; Innengewinde reduziert den kältemittelseitigen Filmwiderstand und die Kältemittelfüllung.

•Elektrische Abtauung mit Auffangschale – integrierte elektrische Heizelemente und Auffangschale; automatische Abtauung per Zeitschaltuhr oder sensorgesteuert.

•Ammoniak- und HFC-kompatibel – Aluminiumlegierungsmaterial, das sowohl mit den Kältemitteln HFC als auch R717 (Ammoniak) kompatibel ist; in China nach lebensmittelhygienischen Materialstandards hergestellt.

Technische Parameter

Alle Aluminiumrohrschlangen werden in China hergestellt und druckgeprüft. Die Werksdokumentation umfasst: Druckluft-Lecktestzertifikat, Materialkonformitätserklärung (Aluminiumlegierung in Lebensmittelhygienequalität) und Maßkontrollbericht. Jede Einheit, die von unserer Produktionsstätte in China aus versendet wird, verfügt über ein vollständiges Dokumentationspaket.

Anwendungsbereich

Kühlhäuser mit mittlerer und niedriger Temperatur | −5°C bis −30°C

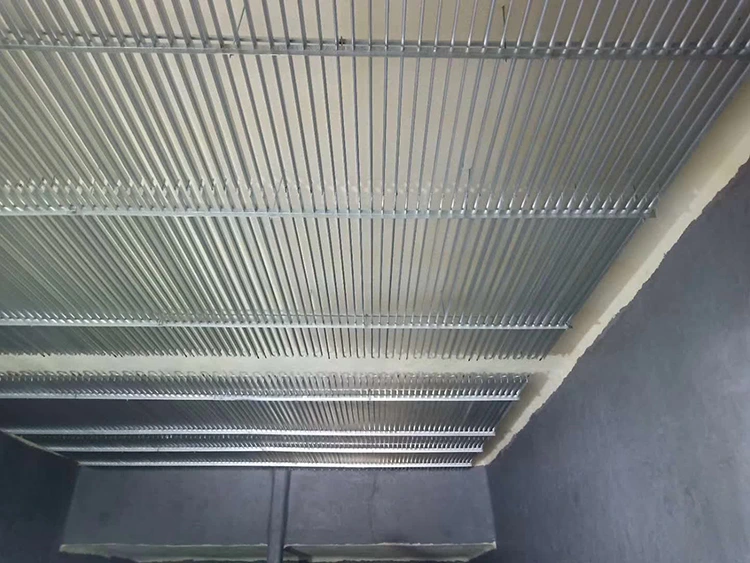

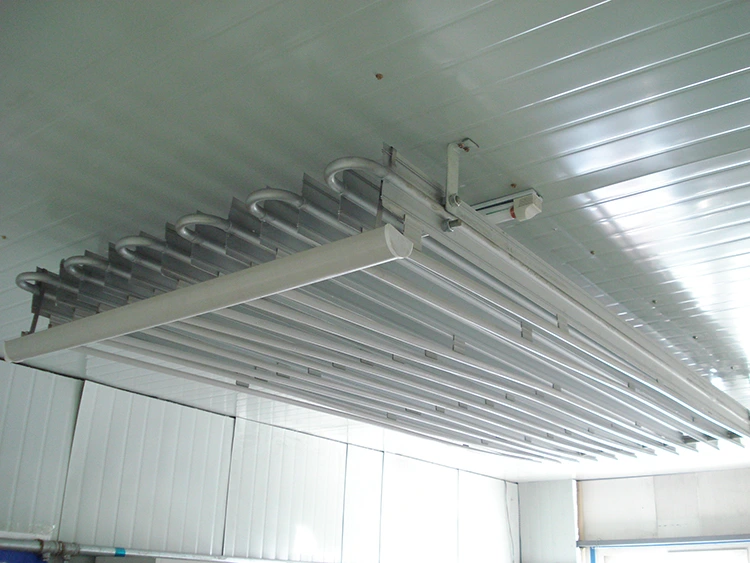

Lynxcool-Aluminiumrohrschlangen aus China sorgen für die deckenmontierte Verdampfung von Fleisch, Geflügel, Meeresfrüchten, Milchprodukten, Obst und Gemüse. Natürliche Konvektion sorgt für eine hohe Luftfeuchtigkeit und reduziert Austrocknung und Gewichtsverlust – besser als Fan-Coil-Systeme.

Kühllagerung für Fische und Wasserprodukte | −15°C bis −25°C

Sorgen Sie für stabil niedrige Temperaturen und eine hohe Luftfeuchtigkeit für Fisch und Meeresfrüchte. Eine niedrige Luftgeschwindigkeit reduziert den Feuchtigkeitsverlust. Ammoniakverträglich für R717-Systeme.

Pharmazeutische und medizinische Kühlhäuser | +2°C bis −20°C

Stabile Temperatur und Luftfeuchtigkeit für Arzneimittel, Impfstoffe und biologische Produkte. Die Aluminiumlegierung erfüllt die Hygienestandards in Pharmaqualität.

Kühllager für Frischwaren und Gartenbau | 0 °C bis −5 °C

Das lüfterlose Design bewahrt über 90 % Luftfeuchtigkeit und verhindert so Welken und Frostschäden bei Obst, Gemüse und Blumen.

Schockkühl- und Vorkühlräume | −5°C bis −15°C

An der Decke montierte Spulen speichern die Feuchtigkeit, reduzieren die Austrocknung und arbeiten leise – ideal für hochwertige Produkte.

Warum mit Lynxcool zusammenarbeiten?

1. Über 20 Jahre Erfahrung

Lynxcool entwickelt und fertigt seit über 20 Jahren Aluminiumrohrschlangen in China. Wir beliefern Kühlhausunternehmen, Systemintegratoren und Endverbraucher im gesamten asiatisch-pazifischen Raum, im Nahen Osten und darüber hinaus.

2. Präzise Herstellung von Flossenrohren aus Druckguss

CNC-gesteuerte Druckgussrippen, die integral mit der Rohrwand geformt sind.

Eliminiert Wärmeübertragungsverluste durch mechanische Ausdehnung.

Jede Spule ist druckgeprüft und wird mit einem werkseitig ausgestellten Leckagezertifikat geliefert.

3. Unterstützung für thermisches Design und Dimensionierung

Vollständige Berechnung der Wärmelast des Kühlhauses und thermische Dimensionierung.

Optimierter Rohrdurchmesser, Lamellenabstand und Schaltkreislayout für den Deckenraum.

Schätzungen der Kältemittelfüllung und Layoutzeichnungen unserer in China ansässigen Ingenieure.

4. Materialien in Lebensmittelhygienequalität

Aluminiumlegierung mit eloxierter oder spezieller Oberflächenbehandlung.

Erfüllt chinesische und internationale Lebensmittelkontaktstandards.

Innenrohre vor dem Zusammenbau gereinigt; Konformitätserklärung inklusive.

5. Ammoniakverträglichkeit

Vollständig kompatibel mit der Ammoniakkühlung R717.

Beschläge und Anschlüsse komplett aus Aluminium; keine Kupferbestandteile.

Geeignet für große Lebensmittelverarbeitungs- und Kühlkettenbetriebe.

6. Wettbewerbsfähige Preisgestaltung mit Ursprung in China

Hochwertige, lebensmittelhygienezertifizierte Spulen zu wettbewerbsfähigen Preisen.

Vollständige Werksdokumentation: Dichtheitsprüfzertifikat, Materialdeklaration, Installationsanleitung, Abtauschaltplan.

Kurze Vorlaufzeiten für OEM-Nachbestellungen mit gewarteten Produktionswerkzeugen.

Zertifizierungen

•ISO 9001 – Qualitätsmanagementsystem, Produktionsstätte in China

•Aluminiumlegierung in Lebensmittelhygienequalität – Materialkonformitätserklärung pro Einheit

•Werksseitiger Druckluft-Lecktest – 100 % getestet; pro Einheit ausgestelltes Zertifikat

•GB/T 15912 – Chinas nationaler Standard für Rippenrohre aus Aluminium und Aluminiumlegierungen

•Kompatibel mit GB 50072 – China Code for Design of Cold Storage (Q = K·A·Δt-Berechnungsbasis)

•CE-/PED-konforme Konfigurationen für den europäischen Marktexport verfügbar

•Ammoniakbeständige (R717) Konfigurationen mit Vollaluminiumanschlüssen erhältlich

Fall

•Zehntausende Aluminiumrohrschlangeneinheiten werden in China hergestellt und weltweit installiert

•Lieferung an Kühlhausunternehmen, Lebensmittelverarbeitungsbetriebe, Fischereibetriebe und pharmazeutische Kühlketten im gesamten asiatisch-pazifischen Raum und im Nahen Osten

•Es werden sowohl HFC- als auch Ammoniak-Kältemittelsysteme eingesetzt

•98 % pünktliche Lieferung aus unserer Produktionsstätte in China

•Standardgarantie: 24 Monate ab Versanddatum gegen Herstellungsfehler

FAQ

F1: Was ist der Kamineffekt und warum ist er wichtig?

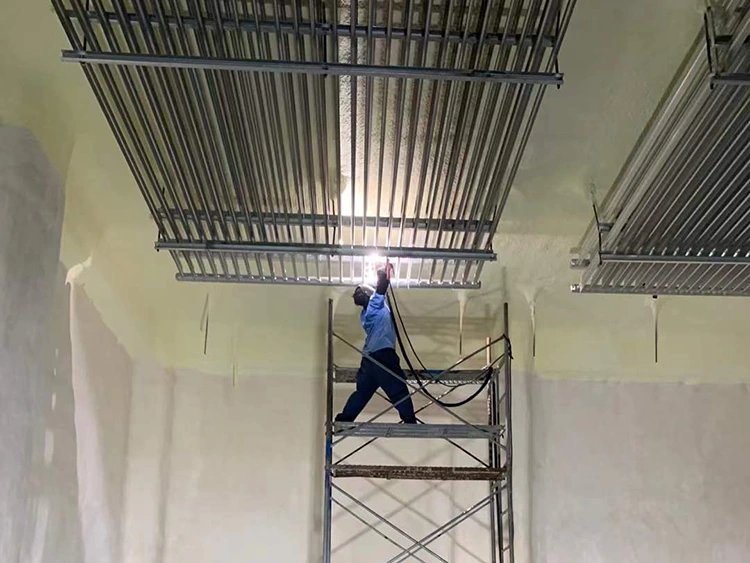

A: Der Kamineffekt ist die natürliche Konvektion in einem Kühlhaus mit Aluminiumrohrschlange. Kalte Luft steigt durch vertikale Lamellenkanäle ab, während warme Luft aufsteigt, was eine effiziente Wärmeübertragung ohne Lüfter ermöglicht. Durch die richtige Installation – 150–200 mm Deckenabstand und ebene Aufhängung – ist eine kontinuierliche natürliche Zirkulation gewährleistet.

F2: Wie berechne ich die erforderliche Wärmeübertragungsfläche?

A: Verwenden Sie die Formel A = Q / (K · Δt), wobei K = 9–10 W/m²°C und Δt ≈ 10°C. Wählen Sie dann Rohrdurchmesser und Rippentyp aus:

φ25 2-Lamellen = 0,29 m²/m

φ32 2-Lamellen = 0,34 m²/m

φ32 3-Lamellen = 0,495 m²/m

Unsere in China ansässigen Ingenieure können vollständige Berechnungen für Ihr Projekt durchführen.

F3: Warum die Länge des Single-Pass-Rohrs begrenzen?

A: Eine zu große Länge erhöht den Druckabfall und verringert die Kühlleistung. Grenzen: φ25 = 80 m, φ32 = 100 m. Verwenden Sie für größere Geschäfte mehrere kürzere parallele Durchgänge mit Venturi-Flüssigkeitsverteilerzweigen.

F4: Können Aluminiumrohrschlangen mit Ammoniak (R717) verwendet werden?

A: Ja. Aluminium ist vollständig ammoniakverträglich. Lynxcool produziert in China Ammoniak-zertifizierte Spulen mit Vollaluminiumanschlüssen und vollständiger Druckprüfung. Kupfer darf nicht verwendet werden.

F5: Wann und wie sollte ich auftauen?

A: Empfohlene Auslöser: Federfrost ≥10 mm oder hartes Eis ≥5 mm. Typischerweise 2–4 Zyklen pro 24 Stunden mit elektrischen Heizgeräten. Die Abtauung wird über einen Oberflächentemperatursensor oder einen Timer beendet. Bei ungewöhnlichen Bedingungen ist eine manuelle Abtauung möglich.

F6: Was ist ein Venturi-Flüssigkeitsverteiler?

A: Eine Düsenvorrichtung an jedem Zweigeinlass, die mithilfe des Venturi-Effekts eine gleichmäßige Kältemittelverteilung gewährleistet. Verhindert das Überfluten oder Versagen der Rohre, verbessert die Effizienz des Verdampfers und verhindert Flüssigkeitsschläge.

F7: Wie schneidet eine Aluminiumrohrschlange im Vergleich zu einem Fan-Coil-Verdampfer ab?

A: Fan-Coils senken die Temperatur schneller und sparen Platz an der Decke. Aluminiumrohrschlangen verbrauchen keine Ventilatorenergie, sorgen für eine höhere Luftfeuchtigkeit (90–95 % gegenüber 75–85 %), reduzieren den Trockenverlust des Produkts und stabilisieren die Temperatur. Ideal für hochwertige Lebensmittel- und Pharmaanwendungen sowie Anwendungen mit hoher Luftfeuchtigkeit.
