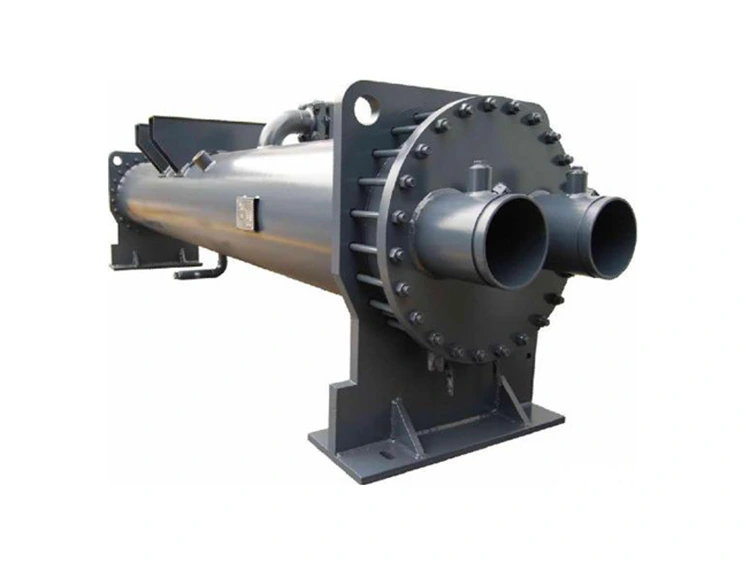

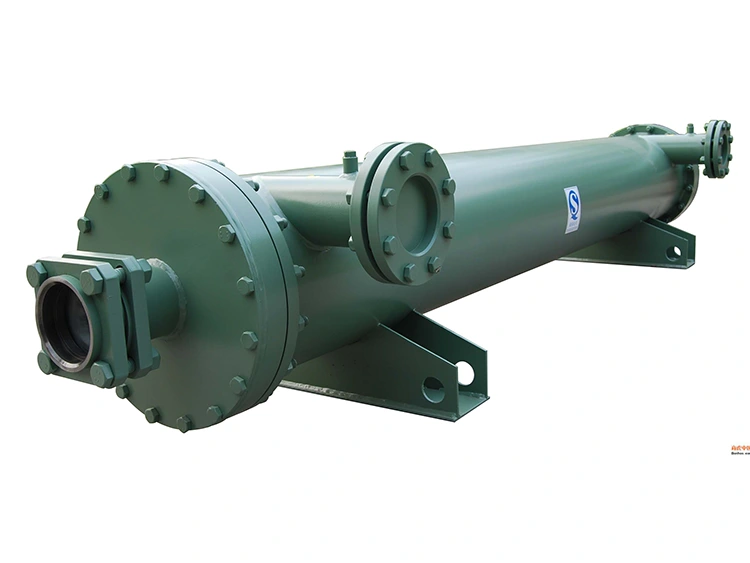

Rohrbündelverdampfer

Der Rohrbündelverdampfer ist der bevorzugte Verdampfertyp für Systeme über 50 kW Kühlleistung, wo ihm seine hohe thermische Masse, seine Toleranz gegenüber schmutzigen oder korrosiven Prozessflüssigkeiten und die einfache mechanische Wartung entscheidende Vorteile gegenüber Platten-, Spulen- oder gelöteten Plattenalternativen verschaffen. Lynxcool entwickelt und fertigt jeden Rohrbündelverdampfer gemäß den projektspezifischen Wärme- und Druckanforderungen, wobei die Konstruktionsvorschriften GB 151, ASME Abschnitt VIII Div. abdecken. 1 und DGRL 2014/68/EU.

Zur Standard-Kältemittelkompatibilität gehören Ammoniak (R717), CO₂ (R744), HFC-Gemische (R22, R404A, R507A, R134a, R410A) und HFO/HFC-Gemische der nächsten Generation (R448A, R449A, R452A). Für transkritische CO₂-Hochdruckkreisläufe und für Prozessflüssigkeiten außerhalb der Standard-Wasser/Glykol-Chemie sind kundenspezifische Materialspezifikationen verfügbar.

Technische Parameter

Anwendungsbereich

Industrielle Kühlung

•Kühlfässer für Kühllager und Kühlhäuser – mit R717 oder R744 überflutete Kreisläufe

•Schockfrost- und Spiralfroster-Glykolkreisläufe – Niedertemperatur-Sole bis zu -55 °C verdampft

•Ammoniak-verpackte Schraubenkühlereinheiten – DX- oder überflutete Shell-Side-Konfigurationen

•Transkritische CO₂-Boostersysteme – Hochdruck-Gaskühler und Verdampferaufgaben

Prozess- und Industriekühlung

•Chemische Reaktormantelkühlung – korrosionsbeständige Rohrbündel aus Titan oder 316L

•Kaltwasserkreisläufe für Kunststoffspritzguss und Extrusion

•Gärtanks für Lebensmittel und Getränke sowie Kühlkreisläufe für Pasteurisierungsanlagen

•Pharmazeutische Reinraum-Prozesskühlung mit GMP-gerechter Oberflächenveredelung

•Sekundärkühlung des Glykolkreislaufs im Rechenzentrum (Designs mit hoher Durchflussrate und niedrigem ΔT)

HVAC und Fernkühlung

•Große Zentrifugal- und Schraubenkühlertrommeln – ersetzt OEM-Komponenten oder eigenständiges Upgrade

•Fernkälte-Wärmetauscherstationen – Wasser-zu-Wasser- oder Kältemittel-zu-Wasser-Aufgaben

•Freie Kühl-Hybridkreisläufe – Hochdruck-Warmwasserrückgewinnungsverdampfer

Technische Kernfunktionen

1.  Überflutete vs. DX-Shell-seitige Konfiguration

Lynxcool entwirft den Rohrbündelverdampfer entweder in gefluteter oder direktexpansiver (DX) mantelseitiger Konfiguration. Überflutete Verdampfer halten das Niveau des flüssigen Kältemittels über das gesamte Rohrbündel aufrecht, maximieren die benetzte Oberfläche und liefern Gesamtwärmeübertragungskoeffizienten (U), die bei gleicher Rohrgeometrie um 20 bis 35 % höher sind als bei DX. Sie sind die Standardwahl für Ammoniaksysteme und große HFC-Schraubenkühler. DX-Konfigurationen werden dort eingesetzt, wo die Minimierung der Flüssigkeitsfüllung von entscheidender Bedeutung ist – CO₂-Sicherheitszonen, HFO-Systeme mit niedrigem GWP oder modulare Kältemaschinen, bei denen die Kontrolle des Kältemittelbestands eine gesetzliche Anforderung ist.

2.  Verbesserte Rohroberflächengeometrie

Standard-Kupferrohre sind auf der Wasser-/Prozessseite mit einem innen gerillten Profil (Mikrorippen) ausgestattet, das die benetzte Innenfläche im Vergleich zu einer glatten Bohrung um 60–80 % vergrößert und bei niedrigeren Reynolds-Zahlen Turbulenzen hervorruft. Die Außenfläche auf der Kältemittelseite verfügt über ein niedriges Rippenprofil (26 fpi), das die Blasensiedefläche vergrößert und das Einsetzen von Austrocknung verringert. Bei mit Ammoniak gefluteten Anwendungen werden glatte Außenrohre verwendet, um das Mitreißen von Flüssigkeit zu vermeiden – der größere Blasenaustrittsdurchmesser von NH₃ profitiert von einer ungehinderten Außenoberfläche.

3.  Multi-Pass-Röhrenanordnung

Single-Pass-Designs minimieren den Druckabfall in Anwendungen mit hohem Durchfluss und niedrigem ΔT (Rechenzentrumskühlung, Fernkühlung). Zwei- und Vier-Pass-Designs erhöhen die rohrseitige Geschwindigkeit bei geringeren Durchflussraten und sorgen für eine turbulente Strömung (Re > 10.000) und hohe Filmkoeffizienten auch bei Teillast. Die Durchgangskonfiguration wird während des thermischen Entwurfs ausgewählt, um gleichzeitig projektspezifische ΔT-, Druckabfall- und Pumpenenergieziele zu erreichen.

4.  Druckbehältertechnik und Einhaltung von Vorschriften

Jeder Mantel eines Rohrbündelverdampfers wird aus zertifizierter Druckbehälterplatte (Q345R oder SA-516 Gr.70) hergestellt, an Längsnähten radiografisch geprüft (RT Grade II) und vor der Isolierung hydrostatisch bei 1,25-fachem Auslegungsdruck geprüft. Rohr-zu-Rohrboden-Verbindungen werden für den Ammoniakbetrieb walzengeweitet und dichtgeschweißt. Auf Anfrage ist eine Fremdprüfung durch CCS, TÜV oder Bureau Veritas möglich. Vollständige Materialtestberichte (MTRs), Schweißkarten und Drucktestzertifikate werden mit jeder Einheit geliefert.

5.  Korrosionsschutz und Materialflexibilität

Der gehäuseseitige Korrosionsschutz ist in der Kältemittelflüssigkeitsumgebung inhärent. Das Material der Rohrseite wird entsprechend der Prozessflüssigkeit ausgewählt: Standard-TP2-Kupfer für sauberes Kaltwasser; Edelstahl 316L für milde Säuren, chloriertes Wasser oder Lebensmittelkreisläufe; Titan Grad 2 für Meerwasser, Brackwasser oder aggressive Chemikalien; Kupfernickel 90/10 für Marineanwendungen. Das Material des Rohrbodens ist auf die Rohrlegierung abgestimmt, um eine galvanische Kopplung zu verhindern.

6. Montage und Prüfung im Werk

Jeder Rohrbündelverdampfer wird vor dem Versand im Lynxcool-Werk vollständig montiert, isoliert und druckgeprüft. Anschlussflansche werden gemäß den Rohrleitungsspezifikationen des Kunden passend gebohrt. Die werkseitig angebrachte geschlossenzellige Polyurethan-Isolierung (50 mm Standard, 75 mm für den Einsatz bei niedrigen Temperaturen unter -20 °C mit Verdunstung) macht den Isolationsaufwand vor Ort überflüssig und sorgt für eine gleichbleibende Integrität der Feuchtigkeitsbarriere. Die Einheiten werden mit einer Stickstoffhalteladung (0,05 – 0,1 MPa) geliefert, um eine interne Oxidation während des Transports und der Lagerung zu verhindern.

Warum mit Lynxcool zusammenarbeiten?

•Projektspezifisches thermisches Design: Jeder Rohrbündelverdampfer wird genau auf Ihre Last, Flüssigkeitseigenschaften, Verschmutzungsfaktoren und zulässigen Druckabfall dimensioniert – nicht aus einem festen Katalog ausgewählt

•Multicode-Fertigungsfähigkeit: GB 151, ASME VIII Div. 1 und PED 2014/68/EU aus einer einzigen Fabrik, wodurch die Anzahl der Anbieter bei internationalen Projekten reduziert wird

•Vollständige Kältemittelkompatibilität: Ammoniak, transkritisches CO₂, HFC und HFO-Mischungen der nächsten Generation, alle unterstützt durch geeignete Material- und Dichtungsspezifikationen

•Dokumentiertes Qualitätspaket: MTRs, radiologische Prüfberichte, hydrostatische Prüfzertifikate und Typenschilddaten werden standardmäßig geliefert – ohne zusätzliche Kosten

•Integrierte Isolierung und Beschichtung: Die werkseitig fertiggestellten Einheiten werden anschlussfertig geliefert, wodurch Unteraufträge für die Isolierung vor Ort und Lücken in der Qualitätssicherung entfallen

•Ersatz- und Nachrüstkompetenz: Lynxcool kann einen Drop-in-Ersatz für jedes OEM-Kühlrohr entwickeln, das mit dem Flanschmuster, der Grundfläche des Gehäuses und der Düsenausrichtung übereinstimmt, um die Ausfallzeit der Anlage während des Austauschs zu minimieren

•Kostenvorteil bei der Herstellung in China: 25–40 % gegenüber vergleichbaren europäischen Druckbehälterherstellern auf vergleichbarem zertifiziertem Qualitätsniveau, mit ASME-U-Stempel und PED-CE-Kennzeichnung verfügbar

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen einem überfluteten und einem DX-Rohrbündelverdampfer?

A: Bei einem überfluteten Verdampfer enthält der Mantel einen Pool flüssigen Kältemittels, der das gesamte Rohrbündel überflutet; Das Kältemittel siedet von der Flüssigkeitsoberfläche nach oben und maximiert so die benetzte Fläche und den Wärmeübertragungskoeffizienten. Bei einem DX-Verdampfer (Direktexpansion) dosiert das Expansionsventil Kältemittel in den Gehäuseeinlass und das Kältemittel wird vollständig verdampft, bevor es den Auslass erreicht. Die Flüssigkeitsmenge ist deutlich geringer. Überflutete Ausführungen erzielen 20–35 % bessere U-Werte und werden für Ammoniak- und große HFKW-Anlagen bevorzugt. DX-Designs werden gewählt, wenn die Minimierung des Kältemittelbestands Priorität hat.

F: Welches Rohrmaterial sollte ich für meine Prozessflüssigkeit angeben?

A: Für sauberes Kaltwasser oder Glykol ist Standard-TP2-Kupfer die kostengünstigste Wahl. Für milde Säuren, chloriertes Kühlturmwasser oder Kreisläufe, die mit Lebensmitteln in Berührung kommen, verwenden Sie Edelstahl 316L. Für Meerwasser, Brackwasser oder aggressive Chemikalien bietet Titan Grad 2 die beste Korrosionsbeständigkeit. Die Thermoingenieure von Lynxcool bestätigen die Materialkompatibilität anhand Ihres Fluidchemieberichts, bevor sie die Fertigungszeichnung ausstellen.

F: Können Sie ein Ersatzfass für eine bestehende Kühlermarke herstellen?

A: Ja – dies ist einer unserer häufigsten Projekttypen. Geben Sie die OEM-Typenschilddaten, die Zeichnung des Verbindungsflansches und die Abmessungen der Gehäusegrundfläche an, und Lynxcool entwickelt einen Ersatzersatz, der der ursprünglichen thermischen Leistung und allen mechanischen Schnittstellen entspricht. Retrofit-Einheiten werden in der Regel innerhalb von 8 bis 12 Wochen geliefert und die Installation erfolgt direkt durch Austausch, wodurch die Ausfallzeit der Anlage minimiert wird.

F: Welche Verschmutzungsfaktoren nutzen Sie beim thermischen Design?

A: Die standardmäßigen Verschmutzungsfaktoren entsprechen den TEMA-Standards: 0,000088 m²·K/W (0,0005 hr·ft²·°F/BTU) für saubere Kaltwasserrohrseite und 0,000176 m²·K/W (0,001) für Kühlturm-Kondensatorwasser. Kunden können projektspezifische Verschmutzungstoleranzen festlegen; Wir integrieren sie direkt in das thermische Modell HTRI oder Bell-Delaware und dokumentieren sie im Datenblatt.

F: Wie hoch ist der maximale Betriebsdruck für den transkritischen CO₂-Betrieb?

A: Für die CO₂-Hochdruckseite (Gaskühler) konstruiert Lynxcool einen Auslegungsdruck von 12 MPa unter Verwendung einer SA-516 Gr.70-Schalenplatte und Hochdruckrohren aus Kohlenstoffstahl oder Edelstahl, hergestellt gemäß ASME VIII Div. 1. Für die Niederdruck-Verdampferseite eines CO₂-Booster-Systems ist normalerweise eine Standardausführung mit 4,0 MPa ausreichend. Beide liegen im aktuellen Codeumfang der Fabrik.

F: Wie ist der Rohrbündelverdampfer isoliert und kann die Isolierung zur Wartung entfernt werden?

A: Werksseitig aufgebrachter 50 mm dicker geschlossenzelliger Polyurethanschaum (75 mm für den Betrieb unter -20 °C) wird mit der Außenseite der Schale verbunden und mit einer glasfaserverstärkten Ummantelung versehen. Beide Endhauben (Wasserkästen) bleiben unisoliert oder sind mit abnehmbaren Isolierpolstern ausgestattet, die den Zugang zum Rohrbündel zur mechanischen Reinigung oder Rohrinspektion ermöglichen, ohne die Hauptisolierung zu zerstören. Das Verstopfen der Rohre oder der Austausch des Bündels kann vor Ort ohne Kältemittelrückgewinnung von der Gehäuseseite durchgeführt werden, wenn die Einheit isoliert und entleert ist.

F: Mit welcher Vorlaufzeit und welchem ​​Dokumentationspaket können wir rechnen?

A: Standardeinheiten (DN 200 – DN 800, Kupferrohre, Code GB 151): 4 – 6 Wochen ab Zeichnungsfreigabe. Groß- oder Sondermaterialeinheiten (DN 1.000+, Titan, ASME U-Stamp, PED): 8 – 14 Wochen. Standarddokumentationspaket: Übersichtszeichnung, thermisches Datenblatt, Materialtestberichte, Schweißkarte, radiografischer Testbericht, hydrostatisches Testzertifikat, Typenschildabreibung und Packliste. Prüfbescheinigungen Dritter (TÜV, BV, CCS) werden mitgeliefert, sofern bei der Bestellung angegeben.
