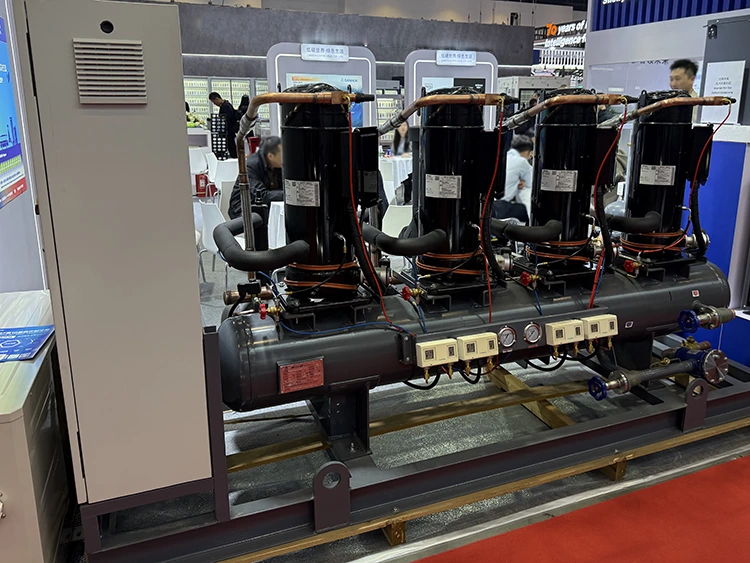

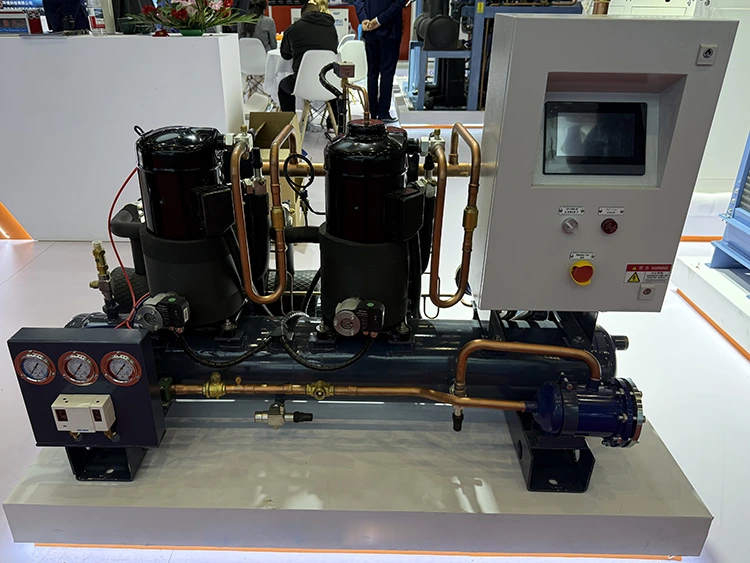

Wassergekühlte Scroll-Kühlkompressoreinheit
Die wassergekühlte Scroll-Kühlkompressoreinheit ist eine werkseitig montierte, spiralmontierte Kühleinheit, die in Lynxcool, China, hergestellt wird. Er kombiniert die geräuscharmen und vibrationsarmen Eigenschaften eines Scrollkompressors mit der hohen Energieeffizienz eines wassergekühlten Kondensators und eignet sich daher für geräuschempfindliche und energiesparende Innenanwendungen, die eine Kühlleistung von 5–120 kW erfordern. Der wassergekühlte Kondensator erreicht eine Verflüssigungstemperatur, die 5–10 °C niedriger ist als die Luftkondensation, wodurch der COP des Kompressors verbessert und Energie gespart wird.
Diese wassergekühlten Scroll-Kühlkompressoreinheiten werden häufig in Luxushotels, Krankenhäusern, Labors, pharmazeutischen Anlagen, Rechenzentren und zentralen Klimatisierungsräumen eingesetzt. Sie sind die bevorzugte Kühllösung für geräuscharme und vibrationsarme Installationsumgebungen in Innenräumen.
Was sind die Vorteile dieser Produkte?
Extrem leise: Kein Außenventilator; Der Scrollkompressor arbeitet reibungslos, mit einem Geräuschpegel von nur 52–62 dB(A) in 1 Meter Entfernung.
Energieeffizient: Wasserkühlung senkt die Kondensationstemperatur, erhöht den COP um 12–20 % und senkt die Betriebskosten.
Scroll-Kompressor: Geringe Vibration, keine Kolbenventile, 70 % weniger bewegliche Teile und kontinuierliche, stabile Leistung.
Mehrere Spezifikationen: Einzelgerät 5–30 kW, Mehrgeräteserie 20–120 kW, für unterschiedliche Anforderungen.
Kompatibilität mit mehreren Kältemitteln: R410A / R32 / R448A / R449A / R134a.
GMP- und pharmazeutische Unterstützung: Optionale DQ/IQ/OQ-Dokumentationspakete, konform mit GMP-Produktionsstandards.
Technische Parameter
|
Parameter |
Wert/Bereich |
|
Kühlleistungsbereich |
5 kW – 120 kW (Single- oder Multi-Scroll-Tandem; bei Standard-Nennbedingungen) |
|
Standardbewertungsbedingungen |
Verdunstung −7 °C; Kondensierung +40°C; CW-Einlass +30°C / Auslass +35°C |
|
Verdampfungstemperaturbereich |
−30 °C bis +15 °C (modellabhängig) |
|
Verflüssigungstemperaturbereich |
+28°C bis +48°C (abhängig von der Kondensatorwassertemperatur) |
|
Kompressortyp |
Hermetische Schriftrolle; Single- oder Multi-Scroll-Tandem (2–4 Kompressoren) |
|
Optionen für Kompressormarken |
Copeland / Emerson / Panasonic (bei Bestellung angegeben) |
|
Kapazitätskontrolle |
Einzeln: ein/aus; Tandem: gestuftes Ein-/Ausschalten mit Lead-Lag-Rotation |
|
Kondensatortyp |
Rohrbündel (Standard); gelöteter Plattenwärmetauscher (kompakte Option) |
|
Kondensatorrohrmaterial |
Kupferrohr / Stahlmantel; Option Titanrohr für aggressives Wasser |
|
Kondensatorwasserdurchflussrate |
≈12 l/min pro 5 kW Wärmeabgabe (ΔT = 5°C) |
|
Auslegungsdruck des Kondensators |
25 bar Kältemittelseite; 10 bar wasserseitig |
|
Kältemittel |
R410A / R32 / R448A / R449A / R134a |
|
Flüssigkeitsempfänger |
Integral; ≥ 10 Minuten Lagerung bei Nennkapazität |
|
Erweiterungsgerät |
EEV-Standard; TXV-Option für kleine Single-Scroll-Einheiten |
|
COP (typisch bei −7°C / +40°C) |
3,5 – 4,5 (abhängig vom Kältemittel und Modell) |
|
Geräuschpegel |
≤ 52–62 dB(A) bei 1 m – am leisesten in der Lynxcool-Reihe |
|
Kufenrahmen |
Kompakter Baustahl; Schwingungsdämpfende Halterungen; Indoor bewertet |
|
Kontrollsystem |
Elektronische Steuerung (klein) / SPS + HMI (Multi-Scroll); Modbus / BACnet |
|
Stromversorgung |
220 V einphasig (klein) / 380 V dreiphasig / 50 Hz |
|
Stellfläche (typisch 20 kW einzeln) |
Ca. 1.000 × 600 mm (L × B); Höhe ca. 1.300 mm |
|
Stellfläche (typisch 60 kW Multi-Scroll) |
Ca. 1.800 × 1.000 mm (L × B); Höhe ca. 1.500 mm |
|
Zertifizierung |
CE / ISO 9001 / PED 2014/68/EU / GB 151 (Rohrbündelkondensator) |
In welchen Bereichen kann dieses Gerät eingesetzt werden?
Hotels und Restaurants: Kühlräume, Weinkeller, Minibars; Geräuschpegel unter 55 dB(A).
Krankenhäuser und medizinische Einrichtungen: Pharmazeutische Kühllager, Klimaanlagen für Operationssäle, Labore; Geringe Vibrationen gewährleisten die Sicherheit von Präzisionsgeräten.
Pharmazeutik und Biotechnologie: Reaktorkühlung, Fermentationstemperaturregelung, Gefriertrocknerkondensation; GMP-konform.
Rechenzentren und IT: Präzisionsklimatisierung ±0,5°C; Die Installation im Innenbereich spart Dachfläche und reduziert den PUE.
Labore und Umwelttests: Geringe Vibration, stabile Temperaturkontrolle; Geeignet für die Proben- und Standardlagerung.
Hauptmerkmale
1. Plattenkondensator-Option: Die wassergekühlte Scroll-Kühlkompressoreinheit verfügt über ein kompaktes Design, das 20–30 % Platz spart und sich daher für Serverraumumgebungen mit begrenztem Platzangebot eignet.
2. Multi-Scroll-Serie + Wechselbetrieb: Die SPS verwaltet den Start/Stopp des Kompressors, gleicht die aufgelaufenen Betriebsstunden aus und verlängert die Lebensdauer.
3. EEV-Überhitzungskontrolle: Schnelle Reaktion auf Kompressorstart/-stopp, Verdampfungstemperatur auf ±2 °C genau.
4.GMP-Dokumentationspaket: DQ/IQ/OQ, Gerätekalibrierungszertifikat, 21 CFR Part 11 Datenprotokollierung optional.
Warum Lynxcool wählen?
Hergestellt in China: Über 12 Jahre Erfahrung mit wassergekühlten Scrollkompressoren, werkseitig montiert, CE/PED-zertifiziert.
Lärmgarantie: Bietet Design-Lärmdaten für eine einfache akustische Beurteilung in Hotels und Krankenhäusern.
Kostenvorteil: In China hergestellte Geräte sind 25–38 % günstiger als vergleichbare europäische Geräte, ohne dass die Qualität darunter leidet.
Umfangreiche Fallstudien: Über 3.000 installierte Einheiten in über 30 Ländern weltweit, darunter Hotels, Krankenhäuser, Pharmazeutika und Labore.
Umfassender Kundendienst: Bietet Installationsanleitungen, Benutzerhandbücher und technischen Fernsupport.
FAQ
F1: Warum ist die wassergekühlte Scroll-Kühlkompressoreinheit die leiseste Kühleinheit?
A: Durch die Wasserkühlung werden Außengeräusche des Lüfters eliminiert, und der Scroll-Kompressor arbeitet reibungslos und ohne Kolbenaufprallgeräusche.
F2: Wie erfolgt die Kondensatversorgung?
A: Optimal ist eine Einlasswassertemperatur von +28 °C bis +32 °C, die aus einem Kühlturm oder einem Wärmerückgewinnungswassersystem stammen kann.
F3: Was ist der Unterschied zwischen einem BPHE-Kondensator und einem Rohrbündelkondensator?
A: BPHE ist kompakt und nimmt weniger Platz ein, erfordert jedoch eine chemische Entkalkung; Rohrbündelkondensatoren können mechanisch gereinigt werden und eignen sich für Umgebungen mit hoher Wasserhärte.
F4: Können pharmazeutische Anlagen die wassergekühlte Scroll-Kühlkompressoreinheit verwenden?
A: Ja, es wird ein vollständiges GMP-Dokumentationspaket bereitgestellt und die geringe Vibration erfüllt die pharmazeutischen Umweltanforderungen.
F5: Was ist der Wartungszyklus?
A: Monatliche Inspektion: Kompressor, Kältemittelschauglas, Wasserdurchfluss.
Vierteljährliche Inspektion: chemische Indikatoren für das Kondensat.
Jährliche Inspektion: Kompressorstrom, Kältemittelleckage, Sicherheitsvorrichtungen, EEV-Kalibrierung.
