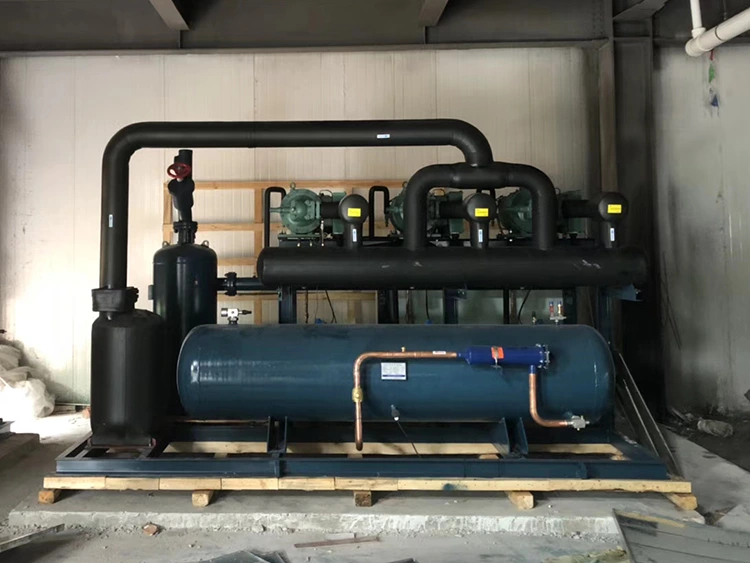

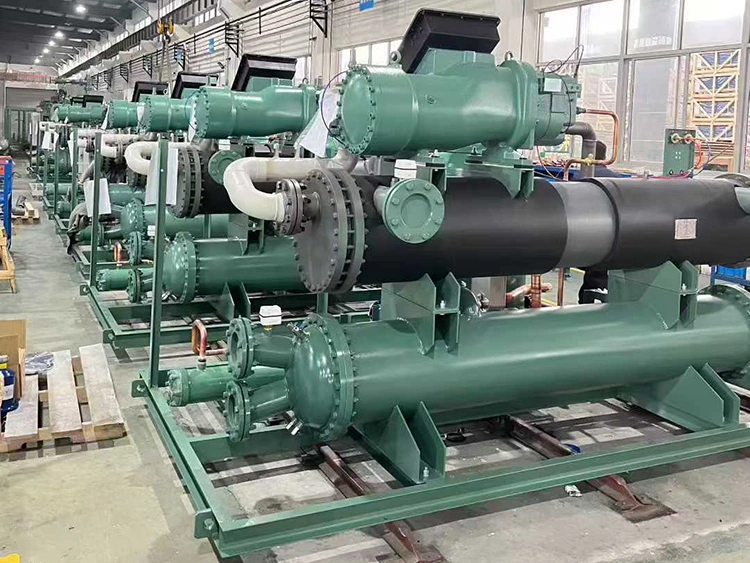

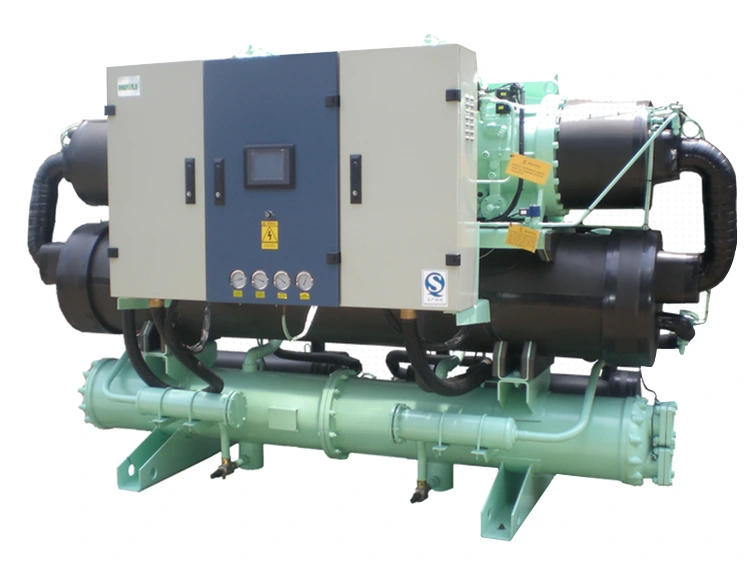

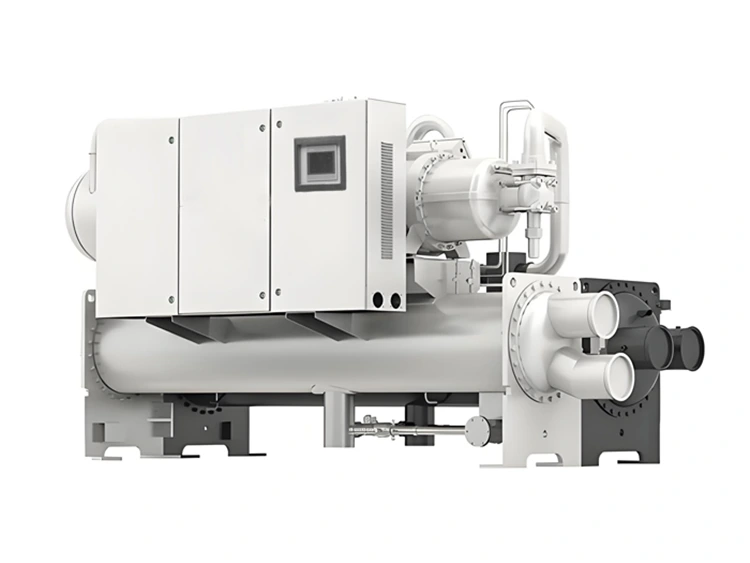

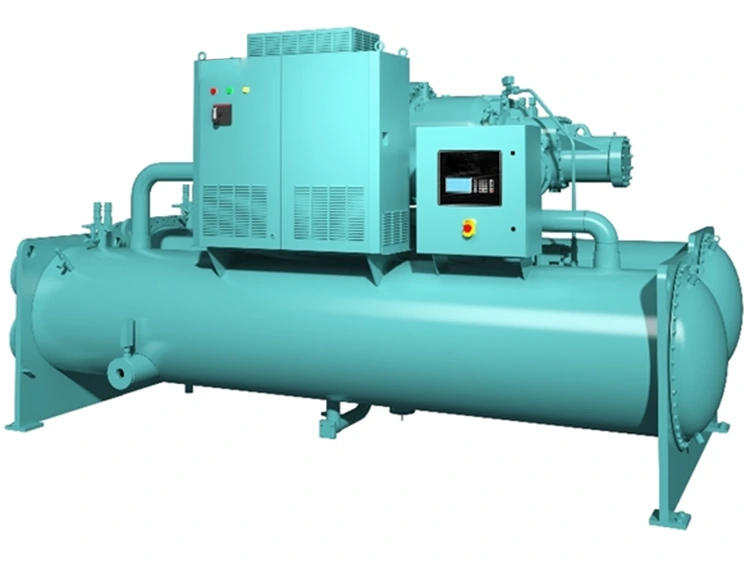

Wassergekühlte Schrauben-Kühlkompressoreinheit

Die wassergekühlte Schraubenkühlkompressoreinheit von Lynxcool wird in China hergestellt und an große Kühlhäuser, industrielle Lebensmittelverarbeitungsbetriebe, pharmazeutische Produktionsanlagen, Kühlsysteme für chemische Prozesse und kommerzielle Kühlanlagen weltweit exportiert. Sie ist die Wahl für Anwendungen, bei denen maximale Energieeffizienz, höchste Kühlkapazität pro Bodenflächeneinheit oder der Betrieb in Klimazonen mit hohen Umgebungstemperaturen die wassergekühlte Kondensation zur bevorzugten oder einzig praktikablen Option machen. Durch die Abgabe der Wärme an das Kühlwasser bei +28 °C bis +35 °C und nicht an die Umgebungsluft bei +35 °C bis +45 °C erreicht das wassergekühlte Gerät Kondensationstemperaturen, die 5–12 °C niedriger sind als bei einem entsprechenden luftgekühlten Gerät. Dadurch wird das Kompressordruckverhältnis direkt reduziert, der COP um 10–25 % verbessert und der Betriebsbereich auf Klimazonen mit hohem Umgebungsklima erweitert, in denen luftgekühlte Kondensation ineffizient oder unpraktisch ist.

Jede wassergekühlte Schrauben-Kühlkompressoreinheit von Lynxcool wird vor dem Versand in unserer Produktionsstätte in China werkseitig montiert, druckgeprüft, auf Dichtheit geprüft und im Lauf getestet. Das Gerät wird werkseitig mit Kältemittel befüllt und unter Nennbedingungen getestet: Ansaug- und Auslassdrücke und -temperaturen, Eintritts- und Austrittstemperaturen des Kondenswassers, Öldruck und -temperatur, Gesamtstromverbrauch und berechneter COP werden alle gemessen und im Werksprüfbericht aufgezeichnet, der jedem Gerät beiliegt. Standardkältemittel: R404A, R507A, R448A, R449A, R134a und R22 (Ersatzprojekte). Der wassergekühlte Kondensator wird mit Flanschanschlüssen an den kundenseitigen Kühlwasserkreislauf geliefert.

Schlüsselfunktionen

•Wassergekühlte Kondensation für höhere Effizienz – Kondensationstemperatur 5–12 °C niedriger als bei gleichwertiger Luftkühlung bei gleicher Umgebungstemperatur; COP-Verbesserung 10–25 %; Erhöhung der Kompressorkapazität um 8–15 % bei gleicher Leistung.

•Optionen für Rohrbündel- oder Plattenkondensatoren – Rohrbündelkondensatoren für große Kapazitäten und ammoniakkompatible Anwendungen; Gelötete Platte für kompakte Abmessungen und HFC-Anwendungen.

•Geeignet für hohes Umgebungsklima – Kondensationstemperatur unabhängig von der Umgebungslufttemperatur; Gleichbleibende Leistung im Nahen Osten, in Südasien und in tropischen Klimazonen, wo luftgekühlte Einheiten Probleme haben.

•Inneninstallation – das Gerät wird drinnen im Maschinenraum installiert; kein Fußabdruck im Freien; keine Witterungseinflüsse oder UV-Strahlung am Gerät; längere Lebensdauer; geringerer Lärmpegel an der Außenseite des Gebäudes.

•Halbhermetischer oder offener Schraubenkompressor – stufenlose Leistungsmodulation von 25–100 %; Verdampfungstemperaturbereich –45 °C bis +10 °C; Mehrere führende Kompressormarken verfügbar.

•Großer Leistungsbereich – 80 kW bis 1.200 kW Kühlleistung in einer einzigen Einheit; größere Aufgaben durch parallele Geräteanordnung.

•SPS-Automatisierung – Siemens- oder Delta-SPS mit Touch-HMI; volle Kapazität, Sicherheit und Alarmmanagement; Modbus / BACnet / OPC-UA SCADA-Schnittstelle.

Technische Parameter

Alle wassergekühlten Schrauben-Kühlkompressoreinheiten werden in China werkseitig montiert, druckgeprüft und unter Volllast getestet, wobei eine Kühlwasserversorgung an den Kondensator angeschlossen ist. Zur Werksdokumentation gehören: Drucktestzertifikat für den Kältemittelkreislauf (1,5-facher Auslegungsdruck), Zertifikat für den hydraulischen Test des Kondensators, Protokoll über den Einlauf des Kompressors, Protokoll der Betriebsparameter bei Volllast unter Nennbedingungen, Bericht über die Funktionsüberprüfung der Sicherheitsvorrichtung und elektrischer Sicherheitstest. Die CE-Konformitätserklärung, die PED-Druckgerätedokumentation und das Inbetriebnahmehandbuch liegen jedem Gerät bei, das von unserer Produktionsstätte in China aus versandt wird.

Anwendungsbereich

Große Kühlhäuser und Tiefkühllager  |  Hohe Effizienz, hohe Kapazität

Die in China hergestellte wassergekühlte Schrauben-Kältekompressoreinheit von Lynxcool ist die bevorzugte Kühlanlage für große Kühlhäuser und Tiefkühllager, bei denen maximale Energieeffizienz und höchste Kühlkapazität pro Innenfläche die primären Auswahlkriterien sind. Eine wassergekühlte Einheit, die ein großes Tiefkühllager bei −18 °C bis −25 °C versorgt, erreicht einen um 10–25 % höheren COP als eine gleichwertige luftgekühlte Einheit, was sich direkt in niedrigeren jährlichen Stromkosten pro Tonne gelagerter Tiefkühlprodukte niederschlägt.

Das Gerät wird in einem Maschinenraum im Innenbereich installiert, wodurch die Einschränkungen der Außenausrüstung bei luftgekühlten Konstruktionen entfallen und der Kondensationsabschnitt unabhängig von der Umgebungslufttemperatur von der stabilen Wassertemperatur des Kühlturms profitieren kann. Mehrere parallel geschaltete Einheiten mit einem gemeinsamen Kühlturm versorgen große Tiefkühlverteilzentren mit mehr als 10.000 m³ von einem zentralen, steuerbaren Anlagenraum aus.

Lebensmittelverarbeitungsbetriebe  |  Kontinuierliche Hochleistungs-Prozesskühlung

Lebensmittelverarbeitungsbetriebe – Fleischschlachtung und -verarbeitung, Verarbeitung von Meeresfrüchten, Milch-, Getränke- und Fertiggerichtproduktion – erfordern Kühlsysteme, die kontinuierlich mit hoher Auslastung, stabilen Temperaturen und minimalen Ausfallzeiten arbeiten. Die in China hergestellte wassergekühlte Schneckeneinheit ist für diese anspruchsvolle Aufgabe besser geeignet als luftgekühlte Alternativen, da die Kondensationstemperatur durch den Kühlturmkreislauf gesteuert wird und nicht die Umgebungslufttemperatur überwacht, wodurch stabile Betriebsbedingungen während der gesamten Produktionsschicht unabhängig vom Außenwetter gewährleistet werden.

Eine geringere Schwankung der Verflüssigungstemperatur führt zu stabileren Betriebsbedingungen des Kompressors, einer geringeren mechanischen Belastung der Kompressorkomponenten und einer längeren Zeitspanne zwischen geplanten Wartungseingriffen. Prozesskühlungsanwendungen bei 0 °C bis –10 °C sind die Hauptanwendung, wobei das Schockfrosten bei –30 °C bis –40 °C durch zweistufige oder Kaskadensysteme mit derselben wassergekühlten Kondensatorinfrastruktur abgedeckt wird.

Pharmazeutische Herstellung und Reinraumkühlung  |  Stabile Bedingungen

Pharmazeutische Produktionsanlagen, Reinräume und Laborumgebungen erfordern Kühlsysteme, die sehr stabile Temperatur- und Feuchtigkeitsbedingungen aufrechterhalten, ohne Luftstoßgeräusche oder Vibrationen im Freien, die empfindliche Prozesse oder Instrumente beeinträchtigen würden. Die von Lynxcool in China hergestellte wassergekühlte Schraubeneinheit für die Inneninstallation erfüllt diese Anforderungen: Die Einheit wird in einem speziellen Maschinenraum installiert, der vom Produktionsbereich isoliert ist. Der wassergekühlte Kondensator eliminiert die Geräusche des Kondensatorlüfters vollständig. Vibrationsdämpfende Halterungen am Kufenrahmen isolieren die Vibrationen des Kompressors von der Gebäudestruktur. und die stabile Wassertemperatur im Kühlturm sorgt das ganze Jahr über für präzise kontrollierbare Kondensationsbedingungen. Für GDP-regulierte pharmazeutische Kühlräume ermöglichen der hohe COP und die präzise Leistungsmodulation der wassergekühlten Schneckeneinheit eine enge Temperaturbandsteuerung (±0,5 °C) im Produktlagerbereich.

Kühlung chemischer und petrochemischer Prozesse  |  Hochdruck- und aggressive Medien

Kühlanwendungen für chemische und petrochemische Prozesse erfordern häufig Prozessflüssigkeiten mit erhöhtem Druck, hohen Umgebungstemperaturen oder aggressiven chemischen Umgebungen, die eine luftgekühlte Kondensation ausschließen. Die in China hergestellte wassergekühlte Schraubeneinheit verwendet einen Rohrbündelkondensator, der mit Edelstahl- oder Titanrohren für aggressive Kühlwasserchemie und mit erhöhten Auslegungsdrücken für Prozessanwendungen ausgestattet werden kann. Das Gerät wird im Innenbereich installiert und vor der Außenumgebung der Prozessanlage geschützt. Für Anwendungen, die ein sekundäres Kühlmittel (Glykol, Sole oder Prozessflüssigkeit) erfordern, anstatt das Kühlmittel direkt zu den Prozesswärmetauschern zu leiten, wird die wassergekühlte Einheit an einen Zwischenplattenwärmetauscher im Kühlwasserkreislauf angeschlossen.

Klimazonen mit hoher Umgebungstemperatur  |  Naher Osten, Südasien, Tropen

In Klimazonen, in denen die Umgebungstemperatur regelmäßig 40 °C bis 50 °C überschreitet, wird die luftgekühlte Kondensation ineffizient oder unmöglich: Die Kondensationstemperatur steigt über 60 °C, das Druckverhältnis des Kompressors steigt dramatisch an, die Kapazität sinkt und es kommt häufig zu Hochdruck-Sicherheitsauslösungen. Das in China von Lynxcool hergestellte wassergekühlte Gerät ist die ultimative Lösung für die Kühlung in diesen Klimazonen mit hoher Umgebungstemperatur.

Der Kühlturm liefert Kondensatorwasser bei +28 °C bis +33 °C, selbst wenn die Umgebungslufttemperatur 45 °C oder mehr beträgt, wodurch die Kondensationstemperaturen im Bereich von +35 °C bis +40 °C gehalten werden und die Kompressorkapazität und -effizienz auf den Auslegungswerten bleibt. Lynxcool hat wassergekühlte Schneckeneinheiten in Kühlhäusern, Lebensmittelverarbeitungsbetrieben und pharmazeutischen Anlagen im Nahen Osten, in Südasien und im tropischen Asien installiert, wo luftgekühlte Alternativen bei hohen sommerlichen Umgebungstemperaturen immer wieder versagen.

Technische Kernfunktionen

01 – Wassergekühlte Kondensation: Der thermodynamische Vorteil

Der thermodynamische Fall der wassergekühlten Kondensation ist einfach: Der Kühlturm liefert Kondensatorwasser mit der Feuchtkugeltemperatur der Umgebungsluft plus der Kühlturm-Annäherungstemperatur – typischerweise +28 °C bis +33 °C in einem gemäßigten oder subtropischen Klima. Ein luftgekühlter Kondensator ist als Wärmesenke auf die Trockentemperatur der Umgebungstemperatur beschränkt; An einem Tag mit 35 °C in einem gemäßigten Klima erreicht der luftgekühlte Kondensator eine Verflüssigungstemperatur von etwa 45 °C bis 50 °C. Ein wassergekühlter Kondensator erreicht am selben Tag eine Kondensationstemperatur von ca. 35°C bis 38°C.

Diese um 10 bis 12 °C niedrigere Verflüssigungstemperatur verringert das Druckverhältnis des Kompressors, verbessert den COP des Kompressors direkt um 10–25 % und erhöht die Kühlkapazität um 8–15 % bei gleicher Wellenleistung. In heißen Klimazonen, in denen die Trockenkugeltemperatur 45 °C bis 50 °C erreicht, ist der Vorteil der wassergekühlten Kondensation noch deutlicher: Ein luftgekühltes Gerät ist möglicherweise nicht in der Lage, den Nennverflüssigungsdruck innerhalb sicherer Grenzen zu halten, während ein wassergekühltes Gerät mit Kühlturmwasser bei +32 °C bis +36 °C weiterhin effizient arbeitet.

02 – Rohrbündelkondensator: Robust, wartungsfreundlich, leistungsstark

Die Standardkondensatorkonfiguration für die in China hergestellte wassergekühlte Schrauben-Kühlkompressoreinheit von Lynxcool ist ein Rohrbündelwärmetauscher, bei dem das Kältemittel auf der Mantelseite kondensiert und Kühlwasser durch die Rohre fließt.

Die Rohrbündelkonstruktion wird für Geräte mit großer Kapazität (über 150 kW) bevorzugt, weil:

(1) Es bietet ein großes kältemittelseitiges Volumen, das als Puffer gegen kurzfristige Lastschwankungen fungiert und einen stabilen Kondensationsdruck unter Übergangsbedingungen aufrechterhält.

(2) das Rohrbündel ist zur Inspektion, Reinigung oder zum Austausch verschmutzter oder beschädigter Rohre einzeln abnehmbar, ohne dass der gesamte Kondensator ausgetauscht werden muss;

(3) es widersteht den höheren Kältemitteldrücken von Niedertemperaturanwendungen ohne die Druckbegrenzung von gelöteten Plattenwärmetauschern;

(4) Er ist mit dem Kältemittel Ammoniak (R717) kompatibel, wenn Edelstahlrohre spezifiziert sind, was ihn zum Standardkondensator für Ammoniaksysteme macht.

Für HFC-Anlagen mit kleinerer Leistung (unter 150 kW), bei denen eine kompakte Stellfläche im Vordergrund steht, ist alternativ ein gelöteter Plattenwärmetauscher-Kondensator erhältlich.

03 – VFD-Kompressorantriebsoption für maximale Teillasteffizienz

Der standardmäßige Leistungsmodulationsmechanismus des Schraubenkompressors – das Schieberventil – reduziert die Kapazität durch effektive Reduzierung des aktiven Hubvolumens des Rotorpaars, aber der Kompressormotor läuft weiterhin mit fester Drehzahl und die mechanische Effizienz des Kompressors nimmt bei Teillast ab. Ein Frequenzumrichter (VFD) am Kompressormotor sorgt für einen zusätzlichen Energiesparmechanismus: Bei Teillast wird die Kompressorgeschwindigkeit proportional zur erforderlichen Kapazität reduziert, wodurch die Motorwellenleistung bei sehr niedrigen Lasten ungefähr proportional zur dritten Potenz der Geschwindigkeit reduziert wird.

Die Kombination aus Schiebermodulation und VFD-Geschwindigkeitsregelung in der in China hergestellten wassergekühlten Lynxcool-Schraubeneinheit bietet den bestmöglichen Teillastwirkungsgrad über den gesamten Kapazitätsbereich von 10 bis 100 % – besonders wertvoll für Kühlhäuser und Prozesskühlsysteme mit stark schwankenden Lasten, bei denen der Kompressor die meiste Betriebszeit im Teillastbetrieb arbeitet. Der VFD-Kompressorantrieb ist bei allen Modellen als werkseitig eingebaute Option erhältlich; Das in China ansässige Ingenieurteam von Lynxcool berechnet für jedes Projekt die jährliche Energieeinsparung und Amortisationszeit für die VFD-Option.

04 – Integration des Kühlwasserkreislaufs und Wasseraufbereitung

Die Leistung eines wassergekühlten Kühlsystems hängt entscheidend von der Qualität und Durchflussrate der Kondensatorwasserversorgung ab. Kalkablagerungen auf den Kondensatorrohren erhöhen den Wärmewiderstand, erhöhen die Kondensationstemperatur, senken den COP und können schließlich die Rohre verstopfen. Korrosion des Rohrmaterials führt zu Undichtigkeiten und Rohrversagen. Biologisches Wachstum (Legionellen und andere Bakterien) im Kühlturm- und Kondensatorwasserkreislauf stellt eine Gefahr für die öffentliche Gesundheit dar und erfordert ein aktives Management.

Das in China ansässige Ingenieurteam von Lynxcool bietet Anleitungen für die Gestaltung des Kondensatorwasserkreislaufs für jedes wassergekühlte Geräteprojekt: Auswahl des Kühlturms entsprechend der Wärmeabfuhrleistung des Kondensators bei der Feuchtkugeltemperatur des Standorts; Dimensionierung der Kondensatorwasserleitungen; Standorte der Ausgleichsventile und Siebe; und Spezifikationen für Wasseraufbereitungssysteme zur Kesselsteinverhinderung, Korrosionsverhinderung und Bioziddosierung. Als Grundlage für das Wasseraufbereitungsprogramm liegt jedem Gerät eine Spezifikation zur Qualität des Kondensatorwassers bei.

05 – Installation im Innenbereich: Lärm-, Wetter- und Sicherheitsvorteile

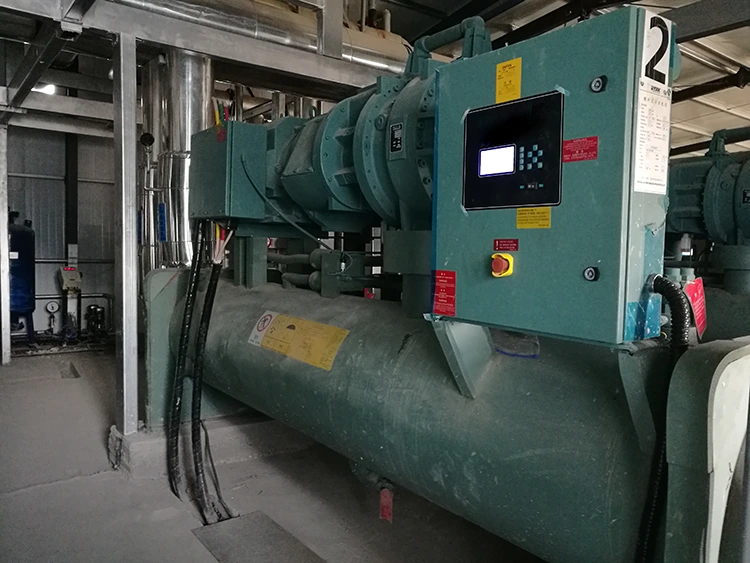

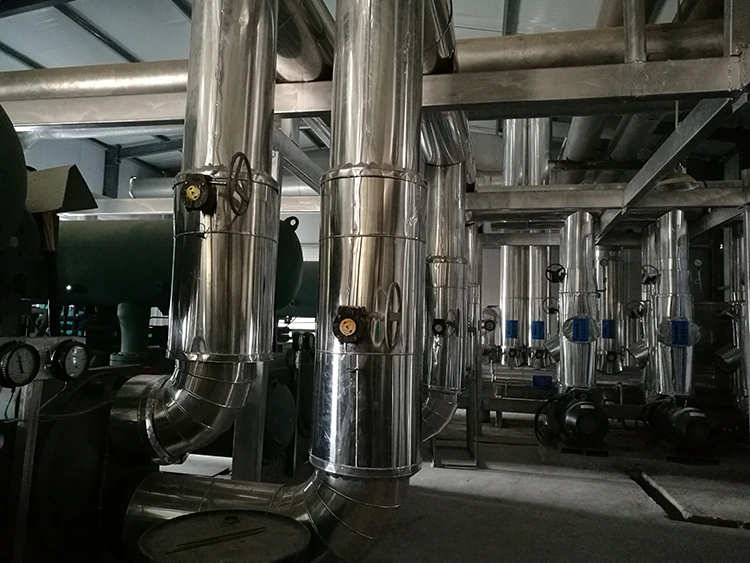

Die wassergekühlte Schneckeneinheit wird drinnen in einem speziellen Maschinenraum installiert, während der Kühlturm draußen auf dem Dach oder im Hof ​​steht. Diese Trennung der Kühlanlage von der Außenumgebung bietet vier wesentliche Betriebsvorteile im Vergleich zu einer luftgekühlten Außeneinheit.

Lärm:Kompressor- und mechanische Geräusche vom Innengerät werden im Maschinenraum eingedämmt, von außen sind nur die Geräusche des Kühlturmventilators hörbar – typischerweise 5–10 dB(A) niedriger als bei einem entsprechenden luftgekühlten Außengerät am Gebäuderand.

Wetterschutz:Der Kompressor, das Ölsystem, die Steuerungen und die elektrischen Komponenten sind vor Regen, UV-Strahlung, wechselnder Luftfeuchtigkeit und Salznebel geschützt, was die Lebensdauer verlängert und die Wartungshäufigkeit verringert.

Sicherheit:Der Maschinenraum ist abschließbar und verhindert so unbefugten Zutritt zur Kälteanlage.

Umgebungsstabilität:Die Temperatur im Maschinenraum ist stabiler als die Außentemperatur, wodurch die thermische Belastung der Kompressorkomponenten und elektrischen Geräte verringert wird.

06 – SPS-Steuerung mit Kühlwassertemperaturkompensation

Das SPS-Steuerungssystem der in China hergestellten wassergekühlten Schraubenkühleinheit Lynxcool umfasst spezifische Funktionen für den wassergekühlten Betrieb, die in luftgekühlten Gerätesteuerungen nicht vorhanden sind. Kompensation der Kühlwassertemperatur: Die SPS überwacht die Eintrittstemperatur des Kondensatorwassers und passt den Kompressorkapazitätssollwert an, um den angestrebten Kondensationsdruck aufrechtzuerhalten, wenn die Wassertemperatur saisonal oder täglich schwankt. Bei niedrigen Kühlwassertemperaturen (Winter oder Nacht) reduziert die SPS die Kompressorgeschwindigkeit oder die Schieberposition, um den minimalen stabilen Kondensationsdruck aufrechtzuerhalten und so Energie zu sparen.

Bei hohen Kühlwassertemperaturen (Sommerspitze) stellt die SPS sicher, dass der Kompressor die Hochdruck-Abschaltgrenze nicht überschreitet, indem sie vor einer Sicherheitsabschaltung Kapazität abbaut oder einen Alarm für hohen Verflüssigungsdruck auslöst. Die Überwachung der Kondensatorwasserdurchflussrate über den Differenzdruck am Kondensator oder den Strömungsschalter bestätigt einen ausreichenden Durchfluss vor und während des Kompressorbetriebs – ein Sicherheitsschutz, der eine Überhitzung des Kondensators bei Verlust des Kühlwasserflusses verhindert.

Warum mit Lynxcool zusammenarbeiten?

Lynxcool entwickelt und fertigt seit über 20 Jahren wassergekühlte Schraubenkompressoreinheiten in China und verfügt dabei über umfangreiche Erfahrungen in den Bereichen Kühlung großer Kühlhäuser, Lebensmittelverarbeitung, Pharmazie und industrielle Prozesskühlung in Umgebungen mit hoher Umgebungstemperatur und Standardklima. Unsere Produktionsanlage für wassergekühlte Schneckeneinheiten in China kombiniert die Herstellung von Rohrbündelkondensatoren, die Beschaffung von Kompressoren führender globaler Marken, die Montage von SPS-Schalttafeln und umfassende Betriebstests im Werk mit angeschlossenem Kühlwasser. Nachfolgend sind die Hauptgründe aufgeführt, warum sich Kältetechnikunternehmen, Kühlhausentwickler und Verfahrenstechniker für Lynxcool als Partner für wassergekühlte Schneckeneinheiten entscheiden.

Eigene Herstellung von Rohrbündelkondensatoren

Der Rohrbündelkondensator ist das entscheidende Unterscheidungsmerkmal einer wassergekühlten Kühleinheit. Lynxcool fertigt Rohrbündelkondensatoren in unserem Produktionswerk in China im eigenen Haus und kontrolliert das Rohrbündeldesign, die Integrität der Rohr-Rohrboden-Verbindungen, die Mantelfertigung und die Druckprüfung. Durch die hausinterne Fertigung können wir das Rohrmaterial (Kupfer für HFC-Anwendungen; Edelstahl 316L für aggressive Wasserchemie oder Ammoniakanwendungen), die Anordnung der Rohrdurchgänge und die Positionen der Anschlussdüsen an die spezifischen Anforderungen jedes Projekts anpassen. Jeder in China hergestellte Kondensator wird hydraulisch auf den 1,5-fachen Auslegungsdruck sowohl auf der Mantelseite als auch auf der Rohrseite getestet, mit unabhängigen Prüfzertifikaten für jede Druckgrenze.

Werkslauftest mit angeschlossenem Kühlwasser

Jede wassergekühlte Schraubeneinheit von Lynxcool wird in unserer Produktionsanlage in China einem Betriebstest unterzogen, bei dem eine Kühlwasserversorgung an den Kondensator angeschlossen ist – es handelt sich nicht nur um eine bloße mechanische Betriebsprüfung. Der Werkslauftest wird bei Nennverdampfungstemperatur, Nenntemperatur des Kondensationswassereinlasses und Nennkapazität durchgeführt, wobei alle Betriebsparameter gemessen und protokolliert werden: Ansaug- und Auslassdrücke und -temperaturen, Einlass- und Auslasstemperaturen und Durchflussrate des Kondensationswassers, Kompressorwellenleistung, Gesamtleistung der Einheit, Öldruck und -temperatur sowie berechneter COP.

Dieser umfassende thermische Leistungstest im Werk bestätigt, dass das Gerät vor Ort die Spezifikationen erfüllt, und liefert die grundlegenden Leistungsdaten für zukünftige Wartungsbenchmarks. Der vollständige Testbericht wird mit jedem Gerät geliefert, das von unserem Werk in China aus versandt wird.

Wasserseitige Technik und Kühlturmkoordination

Eine wassergekühlte Kälteanlage leistet nur so viel, wie es ihr Kühlwasserkreislauf zulässt. Das in China ansässige Kältetechnikteam von Lynxcool bietet umfassende wasserseitige technische Unterstützung für jedes Projekt: Auswahl des Kühlturms entsprechend der Wärmeabgabe des Kondensators an das Feuchtkugeltemperaturprofil des Standorts; Dimensionierung der Kühlwasserleitungen und Auswahl der Pumpe; Spezifikation des Kondensatorwasseraufbereitungsprogramms; Dokumentation des Legionellen-Risikomanagements; und Winterbetriebsanalyse (Frostschutz für den Kühlturm und den Kondensatorwasserkreislauf in kalten Klimazonen). Diese wasserseitige technische Unterstützung – die im Rahmen des Standardbestellvorgangs bereitgestellt wird – unterscheidet Lynxcool von Lieferanten, die die Kühleinheit verkaufen, das Kühlwassersystem jedoch separat vom Auftragnehmer entwickeln lassen.

Fachwissen über hohe Umgebungsklimabedingungen

Lynxcool hat in China hergestellte wassergekühlte Schraubenkühleinheiten in Kühllagern, Lebensmittelverarbeitungsbetrieben und pharmazeutischen Anlagen im Nahen Osten, auf der Arabischen Halbinsel, in Südasien und im tropischen Südostasien installiert – Klimazonen, in denen die Umgebungstemperaturen in den Sommermonaten routinemäßig 45 °C bis 50 °C erreichen und luftgekühlte Kühlung thermodynamisch problematisch oder unpraktisch ist. Unser in China ansässiges Ingenieurteam verfügt über Erfahrung in der Entwicklung von Kühlsystemen für diese anspruchsvollen Klimazonen: Kühlturmdimensionierung mit hoher Feuchtkugeltemperatur; Auslegung des Kältemittelkreislaufs mit erhöhtem Verflüssigungsdruck; hitzebeständige elektrische Komponenten; sowie Isolierung und Sonnenschutz für den Außenkühlturm und die Verbindungsleitungen. Für Kunden mit hohen Umgebungstemperaturen bietet Lynxcool eine Multi-Ambient-Leistungsanalyse, die die Gerätekapazität und den COP über die verschiedenen saisonalen Bedingungen am Projektstandort hinweg zeigt.

Wettbewerbsfähige Preisgestaltung mit Ursprung in China

Wassergekühlte Schraubenkühleinheiten europäischer Hersteller sind mit erheblichen Preisaufschlägen verbunden, die auf den technischen Inhalt, geringe Produktionsmengen in westlichen Märkten und die Kosten für die hauseigene Kondensatorfertigung zurückzuführen sind. Da Lynxcool in China mit hauseigener Kondensatorfertigung und führenden globalen Kompressormarken hergestellt wird, kann es werksgeprüfte, CE-gekennzeichnete, vollständig konstruierte wassergekühlte Schraubeneinheiten zu einem Preis anbieten, der 20–35 % unter den entsprechenden in Europa montierten Produkten liegt. Bei großen Kühlhaus- und Lebensmittelverarbeitungsprojekten, die eine Kühlkapazität von 500–1.500 kW erfordern, ist die Kapitaleinsparung im Vergleich zur europäischen Beschaffung sehr bedeutend. Unsere Produktionseffizienz in China wird in Form wettbewerbsfähiger Preise direkt an die Kunden weitergegeben, ohne Kompromisse bei der Markenqualität des Kompressors, dem Herstellungsstandard des Kondensators, der strengen Werkstests oder der SPS-Systemfähigkeit einzugehen.

Zertifizierungen und Standards

•ISO 9001 – Qualitätsmanagementsystem, Produktionsstätte in China

•CE-Kennzeichnung – Europäische Konformität (Maschinenrichtlinie 2006/42/EG)

•PED 2014/68/EU – Druckgeräterichtlinie; Rohrbündelkondensator, Ölabscheider, Sammler

•EN 378 – Kühlsysteme und Wärmepumpen; Sicherheits- und Umweltanforderungen

•Rohrbündelkondensator – hydraulischer Drucktest bei 1,5-fachem Auslegungsdruck; Unabhängige Zertifikate für die Rohrbündel- und Rohrseite

•F-Gas-Verordnung (EU) 517/2014 – R448A/R449A-konforme Konfigurationen mit niedrigem GWP verfügbar

•Betriebstest im Werk – thermische Leistung bei Volllast und Nennbedingungen mit Kühlwasser; Testbericht pro Einheit

•Kompressorherstellergenehmigungen – Bitzer-/Hanbell-/Fusheng-/Carlyle-Werksgenehmigung

Erfolgsbilanz

•Über 2.000 wassergekühlte Schraubenkompressoreinheiten, die in China hergestellt und weltweit installiert werden

•Kühlkapazitäten von gewerblichen Kühlraumeinheiten mit 80 kW bis hin zu Industrieanlagen mit 1.200 kW

•Anwendungen: große Kühlhäuser, Tiefkühllager, Lebensmittelverarbeitungsbetriebe, pharmazeutische Produktion, chemische Prozesskühlung

•Installationen mit hoher Umgebungstemperatur im Nahen Osten, auf der Arabischen Halbinsel, in Südasien und im tropischen Asien

•98 % pünktliche Lieferung aus unserer Produktionsstätte in China

•Standardgarantie: 18 Monate ab Inbetriebnahme oder 24 Monate ab Versand, je nachdem, welcher Zeitpunkt früher liegt; Weitergabe der Garantie des Kompressorherstellers

Häufig gestellte Fragen

F: Was ist der Effizienzvorteil einer wassergekühlten Einheit gegenüber einer luftgekühlten Einheit?

A: Der Effizienzvorteil einer wassergekühlten Schneckeneinheit gegenüber einer gleichwertigen luftgekühlten Einheit hängt von der Umgebungstemperatur und dem Klima ab. In einem gemäßigten Klima (maximale Trockentemperatur 35 °C, Feuchttemperatur 24 °C) liefert der Kühlturm Kondensatorwasser mit etwa +30 °C bis +33 °C und erreicht eine Kondensationstemperatur von etwa +35 °C bis +38 °C. Ein luftgekühltes Gerät erreicht bei gleicher Umgebungstemperatur eine Verflüssigungstemperatur von ca. +45°C bis +50°C. Die um 10–12 °C niedrigere Verflüssigungstemperatur der wassergekühlten Einheit reduziert das Kompressordruckverhältnis und verbessert den COP je nach Verdampfungstemperatur um 10–25 %. In einem heißen Klima (maximale Trockentemperatur 45 °C, Feuchttemperatur 28 °C) ist der Vorteil deutlicher: Das wassergekühlte Gerät erreicht eine Kondensation von +35 °C, während das luftgekühlte Gerät bei +55 °C bis +60 °C Probleme mit der Kondensation hat oder bei hohem Druck abstürzen kann. Jährliche Energiekosteneinsparungen von 15–25 % gegenüber luftgekühlten Anlagen sind typisch für wassergekühlte Anlagen in subtropischen und tropischen Klimazonen.

F: Welche Kühlwasserqualität ist erforderlich und welche Wasseraufbereitung ist erforderlich?

A: Das Kühlwasser für den Kondensator sollte sauber, gefiltert und behandelt sein, um Ablagerungen, Korrosion und biologisches Wachstum zu verhindern. Lynxcool empfiehlt die folgende Mindestwasserqualität für Kupferrohrkondensatoren: pH 7,0–8,5; Gesamthärte < 400 mg/l als CaCO₃; Chlorid < 200 mg/l; Schwebstoffe < 50 mg/l. Ein Mindestprogramm zur Wasseraufbereitung umfasst die pH-Wert-Einstellung, Kalkinhibitor, Korrosionsinhibitor und Bioziddosierung (typischerweise oxidierendes Biozid wie Chlor oder Brom plus ein nicht oxidierendes Biozid zur Schleimbekämpfung). Die Abschlämmkontrolle (Aufrechterhalten der Konzentrationszyklen innerhalb der Auslegungsgrenzen) ist wichtig, um eine Ansammlung von Kalkablagerungen zu verhindern. Für aggressive Wasserchemikalien (hoher Chloridgehalt, niedriger pH-Wert oder hoher Gesamtgehalt an gelösten Feststoffen) sind Edelstahl- oder Titanrohrkondensatoren spezifiziert. Lynxcool bietet für jedes in China hergestellte Gerät eine Spezifikation zur Kondensatorwasserqualität und ein empfohlenes Aufbereitungsprogramm.

F: Kann das Gerät mit einem vorhandenen Kühlturm verwendet werden oder muss ein neuer Turm bereitgestellt werden?

A: Ein vorhandener Kühlturm kann verwendet werden, wenn er über genügend freie Kapazität verfügt, um die zusätzliche Wärmelast der neuen Kühleinheit aufzunehmen, und wenn die Qualität des Kondensatorwassers den Spezifikationen entspricht. Die wichtigsten zu überprüfenden Parameter sind: Kühlturmkapazität (Wärmeabgabe in kW) am Standort, Design der Feuchtkugeltemperatur und Kondensatorwassertemperaturen; verfügbarer Kühlturm-Wasserdurchfluss für den neuen Kondensator; und Kondensatorwasserqualität. Das in China ansässige Ingenieursteam von Lynxcool prüft im Rahmen des Anwendungsentwicklungsprozesses den vorhandenen Kühlturm auf Kompatibilität mit der neuen Einheit und berät zu jeder erforderlichen Kapazitätserweiterung oder Verbesserung der Wasseraufbereitung. Wenn ein neuer Kühlturm erforderlich ist, liefert Lynxcool Kühltürme aus unserer Produktionsstätte in China als Teil des kompletten Kühlsystempakets.

F: Wird ein VFD am Kompressormotor empfohlen?

A: Der VFD-Kompressorantrieb wird für Anwendungen mit erheblichem Teillastbetrieb empfohlen – typischerweise Kühlhäuser und Prozesskühlsysteme, bei denen die Kühllast im Laufe des Betriebsplans um mehr als 30 % der Spitze schwankt. Bei einer Kompressordrehzahl von 50 % reduziert ein VFD die Motorwellenleistung um etwa 50 % im Vergleich zum Betrieb mit fester Drehzahl bei gleicher Leistung (das Schieberventil allein reduziert die Leistung auf 50 %, verringert jedoch nicht proportional die Motordrehzahl oder -leistung). Die Amortisationszeit der VFD-Option hängt von der Anzahl der jährlichen Betriebsstunden bei Teillast und dem örtlichen Stromtarif ab; typischerweise 2–4 Jahre für Kühlhäuser mit mehr als 3.000 Stunden pro Jahr bei weniger als 70 % Auslastung. Das in China ansässige Ingenieurteam von Lynxcool berechnet im Rahmen des standardmäßigen Anwendungsentwicklungsberichts die jährliche Energieeinsparung und Amortisationszeit für die VFD-Option für jedes Projekt.

F: Was passiert, wenn die Kühlwasserversorgung während des Betriebs unterbrochen wird?

A: Die in China hergestellte wassergekühlte Lynxcool-Schraubeneinheit ist durch einen Durchflussschalter oder Differenzdruckwächter am Kondensatorwassereinlass vor einer Unterbrechung der Kühlwasserversorgung geschützt. Wenn der Kühlwasserdurchfluss unter den für einen sicheren Kondensatorbetrieb erforderlichen Mindestdurchfluss fällt, öffnet sich der Strömungsschalter und löst einen Alarm für hohen Kondensationsdruck und, wenn er nicht innerhalb einer festgelegten Zeit wiederhergestellt wird, eine Kompressorabschaltung aus. Ein Hochdruck-Sicherheitsschalter bietet einen letzten Reserveschutz und schaltet den Kompressor ab, wenn der Verflüssigungsdruck trotz des Strömungsschutzes den Sicherheitsgrenzwert erreicht. Nach einer Kühlwasserflussstörung startet der Kompressor nicht automatisch wieder, bis der Fehler quittiert und die Wiederherstellung des Kühlwasserflusses bestätigt wird. Für kritische Anwendungen empfiehlt Lynxcool eine Standby-Kühlwasserpumpe mit automatischer Umschaltung zum Schutz vor Pumpenausfall.

F: Wie schneidet das wassergekühlte Gerät im Vergleich zum luftgekühlten Gerät hinsichtlich der Installationskomplexität ab?

A: Die wassergekühlte Einheit erfordert mehr Infrastruktur vor Ort als eine luftgekühlte Einheit: einen Kühlturm (im Freien), Kühlwasserleitungen zwischen Turm und Kondensator, eine Kühlwasserpumpe und ein Wasseraufbereitungssystem. Die Kühleinheit selbst ist einfacher zu installieren – sie befindet sich im Innenbereich, hat eine kleinere Stellfläche als die entsprechende luftgekühlte Einheit und erfordert lediglich eine Stromversorgung, Kältemittelrohrverbindungen zu den Verdampfern und Kühlwasseranschlüsse. Die gesamten Installationskosten – Einheit plus Kühlturm, Rohrleitungen, Pumpe und Wasseraufbereitung – sind in der Regel 15–25 % höher als bei einer gleichwertigen luftgekühlten Anlage. Allerdings amortisieren die niedrigeren jährlichen Energiekosten des wassergekühlten Systems diese zusätzlichen Kapitalkosten in der Regel innerhalb von 3 bis 6 Jahren, und die Vorteile der Inneninstallation (Lärm, Wetterschutz, Sicherheit) haben einen Wert, der über die reinen Energiekosten hinausgeht.

F: Wo werden diese Geräte hergestellt und welche Qualitätsstandards gelten?

A: Jede wassergekühlte Schraubenkompressoreinheit von Lynxcool wird in unserer ISO 9001-zertifizierten Produktionsanlage in China montiert und getestet. Wir sind stolz auf unser „Made in China“- und „Produced in China“-Erbe. Die Qualitätssicherung umfasst: Drucktest des Kältemittelkreislaufs (1,5-facher Auslegungsdruck), hydraulischer Drucktest des Rohrbündelkondensators auf beiden Seiten des Rohrbündels, Lecktest des Kältemittelkreislaufs (elektronischer Detektor), werkseitiger Volllastlauftest unter Nennbedingungen mit angeschlossenem Kühlwasser, Überprüfung der Funktion der Sicherheitsvorrichtung und elektrischer Sicherheitstest. CE-Kennzeichnung und PED 2014/68/EU-Dokumentation sind Standard. Der vollständige Werksprüfbericht, die CE-Konformitätserklärung, die hydraulischen Prüfzertifikate des Kondensators und das Inbetriebnahmehandbuch liegen jedem Gerät bei, das von unserer Produktionsstätte in China aus versandt wird.

Sind Sie bereit, Ihr wassergekühltes Kühlgerät zu spezifizieren?

Kontaktieren Sie unser Engineering-Team für eine Anwendungsauswahl, Energieanalyse und Kühlwassersystemauslegung für Ihr Projekt.

Mit Stolz in China hergestellt und hergestellt · ISO 9001 · CE-zertifiziert · Im Werk getestet
