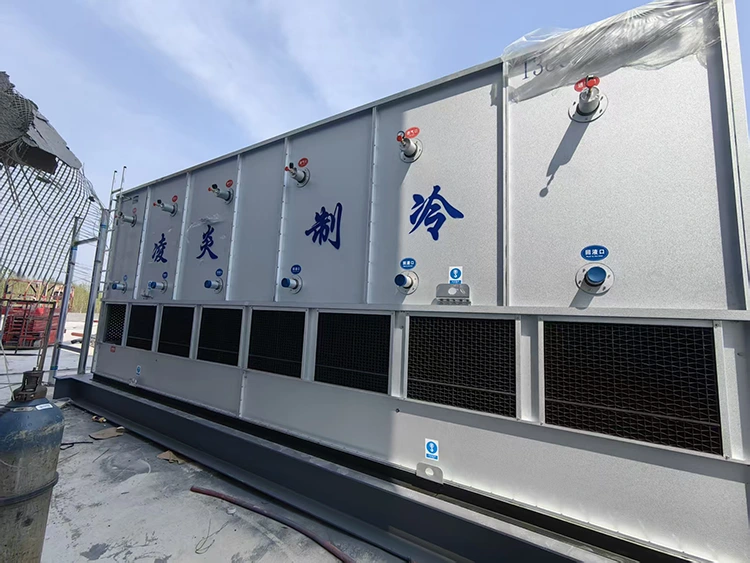

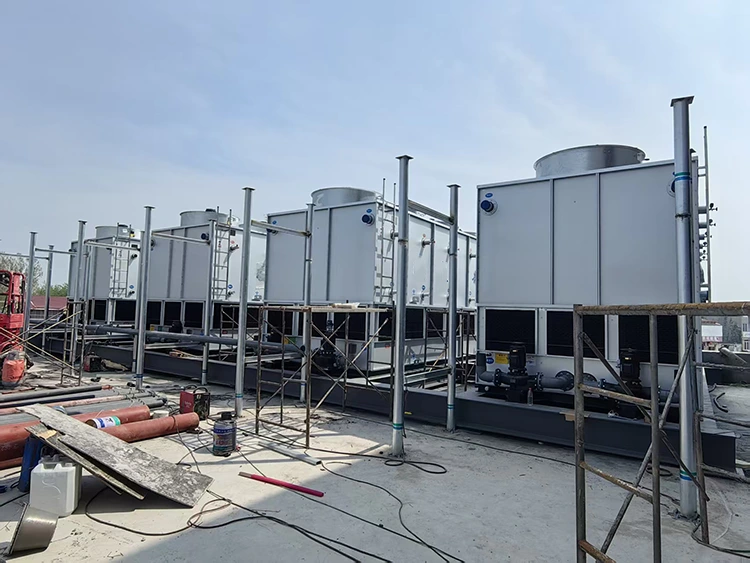

Gegenstrom-Verdunstungskondensator

Der Gegenstrom-Verdunstungskondensator verwendet Wasser und Luft als Kühlmedien, um Wärme mit dem Kältemittelgas hoher Temperatur in den Rohrschlangen auszutauschen und das Gas zu Flüssigkeit zu kondensieren. Kühlwasser wird durch Sprühdüsen auf die Außenfläche der Spulen verteilt, während Axialventilatoren Umgebungsluft nach oben durch das Gerät saugen. Die gegensätzlichen Wasser- und Luftströme erzeugen eine hochwirksame Verdunstungskühlung: Ein Teil des Wassers verdunstet und nimmt dabei große Wärmemengen auf, die dann an die Atmosphäre abgegeben werden. Tropfenabscheider fangen mitgerissene Wassertröpfchen auf und führen sie zur Rezirkulation in das Becken zurück. Ein Schwimmerventil gleicht den Wasserverlust durch Verdunstung automatisch aus.

Was sind die Merkmale dieser Maschine?

Im Vergleich zu herkömmlichen luftgekühlten oder wassergekühlten Kondensatoren bietet der Gegenstrom-Verdunstungskondensator LynxB:

•Etwa 50 % geringerer Energieverbrauch im Vergleich zu luftgekühlten oder wassergekühlten Äquivalenten

•Das zirkulierende Wasservolumen beträgt nur 1/8 des Volumens eines Rohrbündel- und Kühlturmsystems

•Die Gegenstromkonfiguration maximiert die Wärmeaustauscheffizienz bei hohen Umgebungstemperaturen

•Großer Leistungsbereich von 450 kW bis 3.250 kW – skalierbar für große Industrielasten

•Kompakte Stellfläche und niedrige Bauhöhe vereinfachen die Installation und senken die Tiefbaukosten

•Vor dem Versand vormontiert, um den Arbeitsaufwand vor Ort und die Inbetriebnahmezeit zu minimieren

•Lange Lebensdauer bei minimalem Wartungsaufwand und niedrigen Lebenszykluskosten

Anwendungsbereich

Die LynxB-Serie ist für die großtechnische Industriekühlung und Prozesskühlung konzipiert, bei der eine hohe thermische Effizienz und Zuverlässigkeit unerlässlich sind. Typische Anwendungen sind:

•Große Kühllager- und Lebensmittelverarbeitungsanlagen

•Chemische, petrochemische und pharmazeutische Anlagen

•Industrielle Klimatisierungs- und Prozesskühlsysteme

•Ammoniak- und Freon-Kühlsysteme

•Fernkühlung und Wärmemanagement im Rechenzentrum

•Jede Anwendung, bei der herkömmliche Rohrbündelkondensatoren durch Kühltürme ersetzt werden

Komponentenspezifikationen

Jeder Gegenstrom-Verdunstungskondensator der LynxB-Serie umfasst die folgenden sorgfältig entwickelten Komponenten:

Technische Spezifikationen

Alle Modelle sind werkseitig getestet und werden vormontiert geliefert. Sofern zutreffend, werden die Lüfterleistungswerte als Start/Betrieb (kW) angezeigt. Die Spezifikationen werden unter Standard-Nennbedingungen gemessen.

Warum Lynxcool wählen?

Eigene Produktionsstätte – Die hausinterne Produktion gewährleistet eine konsistente Qualitätskontrolle und wettbewerbsfähige Lieferzeiten.

Modularer Aufbau – Standardisierte Module vereinfachen das Ersatzteilmanagement und zukünftige Kapazitätserweiterungen.

Erstklassiger Korrosionsschutz – Feuerverzinkte Spulen, Aluminium-Zink-Gehäuse, zinkreiche Kantenfarbe und GFK-Tropfenabscheider sorgen für eine lange Lebensdauer bei minimalem Wartungsaufwand.

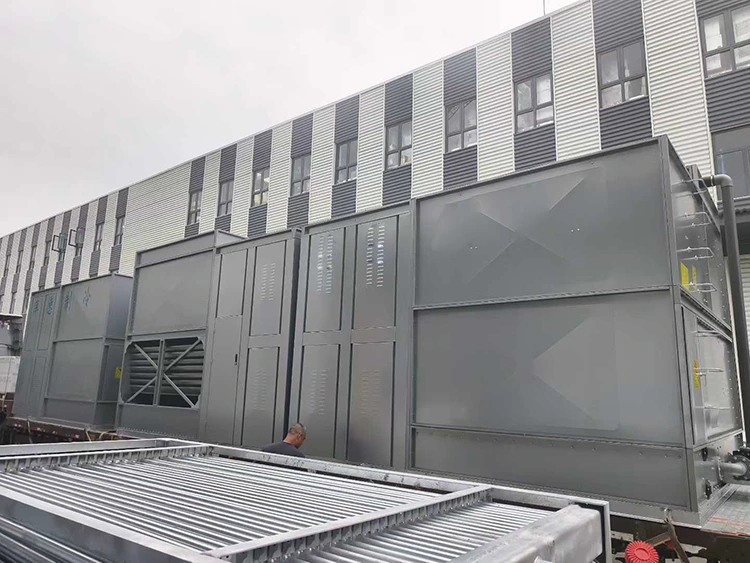

Vormontierte Lieferung – Die Einheiten werden vollständig montiert geliefert, was die Arbeitskosten vor Ort und die Inbetriebnahmezeit erheblich reduziert.

FAQ

F1: Was ist ein Gegenstrom-Verdunstungskondensator?

A: Luft bewegt sich nach oben, während Wasser nach unten sprüht, wodurch der Temperaturunterschied für eine höhere Effizienz maximiert wird. Bei Gleichstrommodellen (Abwärtsströmung) bewegen sich Luft und Wasser in die gleiche Richtung, was zu einem geringeren Wirkungsgrad führt. LynxB nutzt Gegenstrom für überlegene Leistung, insbesondere in heißen Klimazonen.

F2: Welche Kältemittel sind kompatibel?

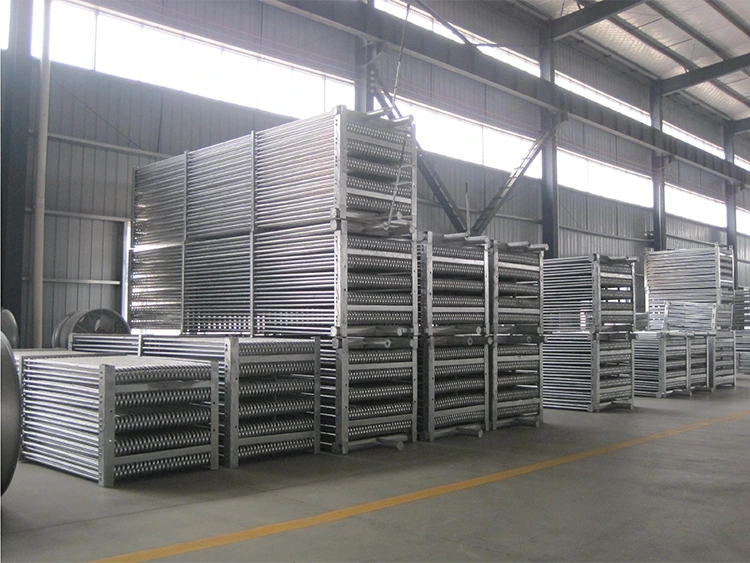

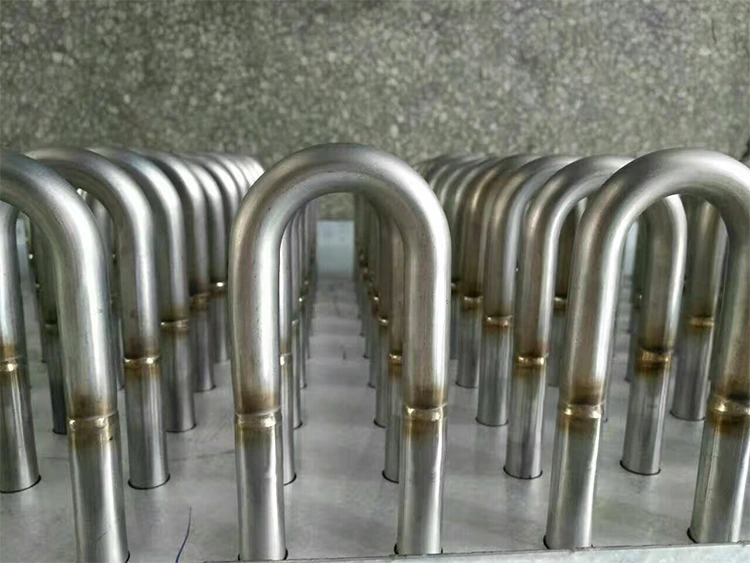

A: Ammoniak (R-717) und übliche HFC/HCFCs (R-22, R-134a, R-404A, R-507). Die Spulen sind aus hochfrequenzgeschweißtem Kohlenstoffstahl, feuerverzinkt und für Ammoniak geeignet. Geben Sie bei der Bestellung das Kältemittel an.

F3: Wie viel Wasser und Strom verbraucht es?

A: Verbraucht etwa 1/8 des Wassers eines herkömmlichen Rohrbündel- und Kühlturmsystems und etwa 50 % weniger Strom als gleichwertige luftgekühlte Kondensatoren. Der Wasserverbrauch ist in der technischen Tabelle jedes Modells aufgeführt.

F4: Was ist der Standardbetriebstemperaturbereich?

A: Umgebungstemperatur bei Trockentemperatur -10 °C bis +43 °C, bei Feuchttemperatur bis zu 28 °C. Bei extremen Bedingungen wenden Sie sich zur Beurteilung und Winterfestmachung an Lynxcool.

F5: Welche Korrosionsschutzmaßnahmen sind in das Gerät integriert?

● Spulen: druckgeprüft und feuerverzinkt

● Gehäuse: 2 mm Al-Zn-Stahl, Schnittkanten versiegelt

● Wasserleitungen: PVC

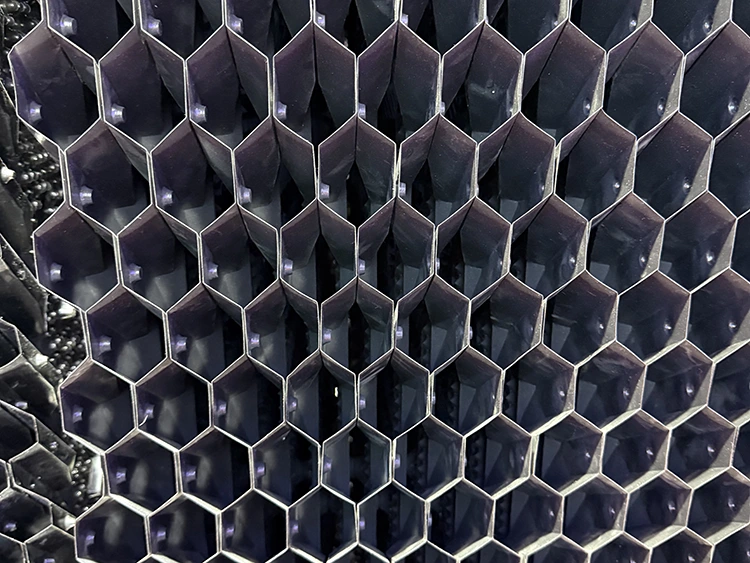

● Tropfenabscheider: GFK

● Optionales SS-Becken (304/316L) für aggressives Wasser

● Polyurethan-Dichtstoff an allen Fugen

F6: Wie wird das Gerät gewartet und wie oft ist eine Wartung erforderlich?

Minimale routinemäßige Wartung. Seitenwände ermöglichen die Inspektion von Riemen, Pumpe und Wassersystem ohne Abschaltung. Jährliche Aufgaben: Riemenspannung, Becken-/Füllreinigung, Düsen- und Eliminatorprüfung, Prüfung des elektronischen Kalkschutzes.

F7: Welche Wasseraufbereitung ist erforderlich?

Halten Sie den pH-Wert bei 7–8,5, die Dosierung des Biozids und die Abschlämmung aufrecht. Optionaler elektronischer Kalkschutz erhältlich. Bei hartem Wasser kann eine vorgeschaltete Enthärtung erforderlich sein.

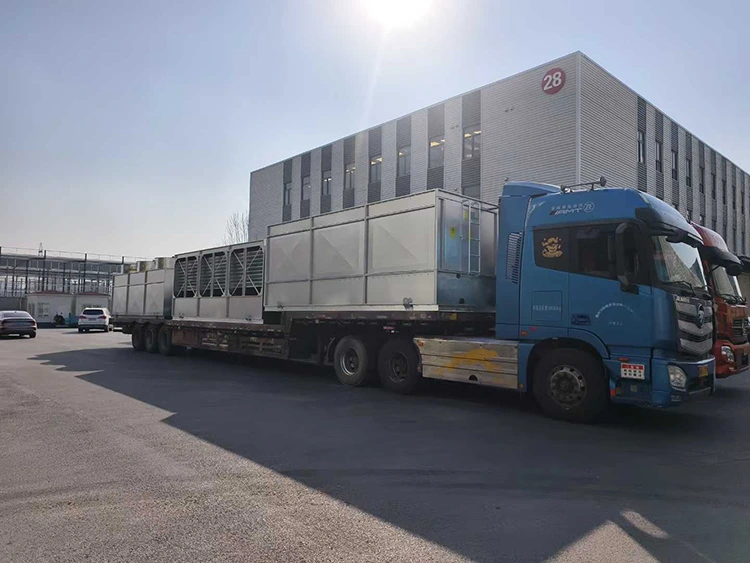

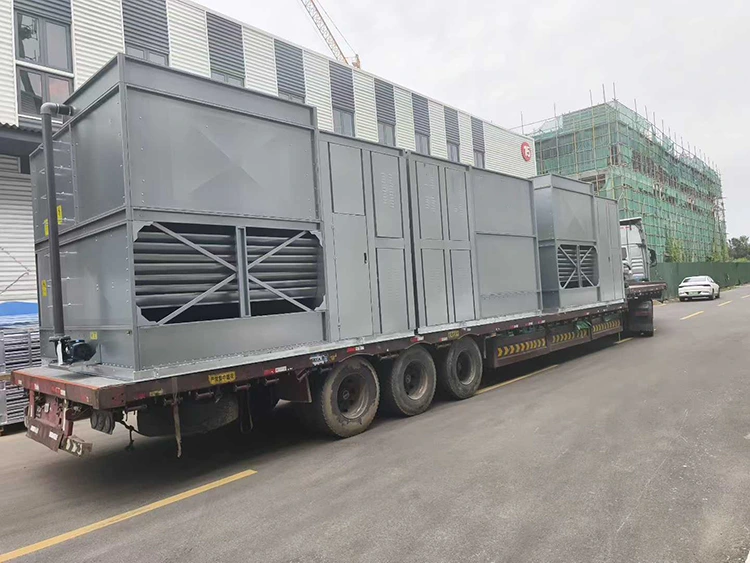

F8: Wie wird das Gerät versendet und vor Ort installiert?

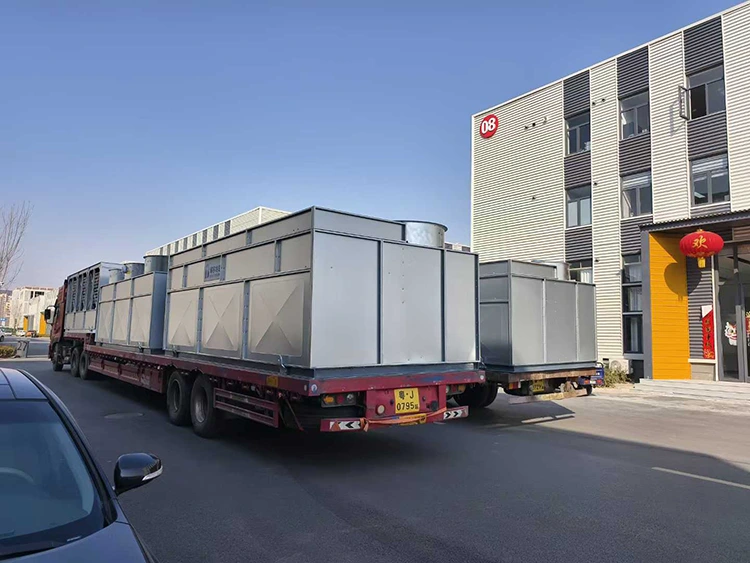

Einheiten komplett montiert und getestet. Vor Ort: Auf der Unterlage positionieren, Kältemittel, Wasser und Strom anschließen. Für große Modelle ist möglicherweise ein Kran erforderlich – wenden Sie sich an Lynxcool.

F9: Kann die Kapazität individuell angepasst oder mehrere Einheiten parallel betrieben werden?

Ja. Standard: 450–3.250 kW pro Einheit. Für eine höhere Kapazität können mehrere Einheiten an einem gemeinsamen Verteiler betrieben werden. Kundenspezifische Dimensionierung möglich – Bereitstellung von Wärmelast, Feuchtkugel und Kondensationstemperatur.

F10: Welche Garantie und Kundendienst bietet Lynxcool?

Standardmäßige 18-monatige Garantie ab Inbetriebnahme oder 24 Monate ab Versand (je nachdem, was zuerst eintritt) zur Deckung von Herstellungsfehlern. Verschleißteile ausgeschlossen. Lynxcool bietet Servicepartner, Ersatzteile und optional erweiterten Support.
