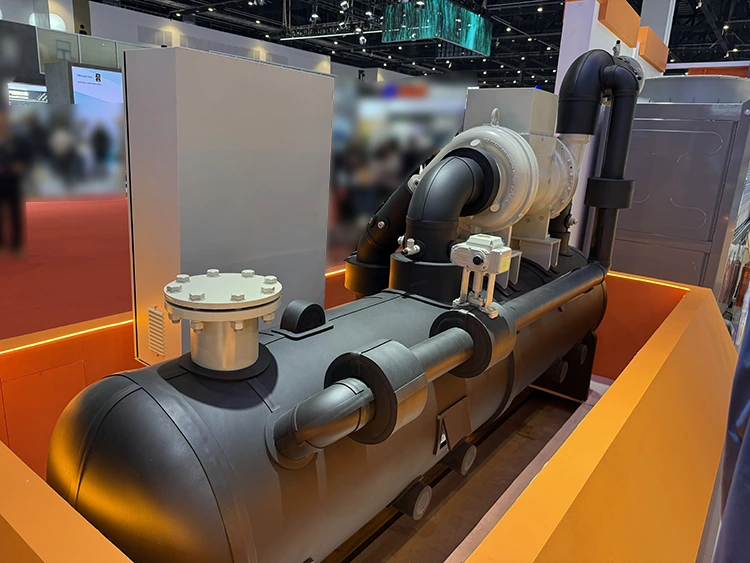

Luftgelagerter Zentrifugalkühler

Der luftgelagerte Zentrifugalkühler verfügt über ein aerodynamisch optimiertes Zentrifugallaufrad und einen Hochfrequenz-Inverterantrieb und erreicht bei Volllast ein CEL (Combined Energy Efficiency Ratio) von 6,0 bis 7,5, wobei die IPLV/NPLV-Werte typischerweise über 9,0 liegen – eine Leistung, die mit Kolben-, Scroll- oder Schraubenkompressortechnologien für eine gleichwertige Kühlleistung nicht erreichbar ist.

Die Dauerkapazität der Einheit reicht von 200 RT (700 kW) bis 2.000 RT (7.032 kW) und eignet sich für Fernkälteanlagen, große kommerzielle HVAC-Systeme, industrielle Prozesskühlung, Rechenzentrumsinfrastruktur und pharmazeutische Reinraumanwendungen.

Technische Parameter

Anwendungsbereich

Primärmärkte

•Fernkälteanlagen und kommunale Kaltwassernetze (400 – 2.000 RT pro Einheit)

•Große kommerzielle HLK-Anlagen: Einkaufszentren, Flughäfen, Kongresszentren, erstklassige Bürotürme

•Kühlinfrastruktur für Rechenzentren und Serverräume, die eine hohe Betriebszeit und ölfreie Luftqualität erfordert

•Pharmazeutische, biotechnologische und Reinraum-Prozesskühlung, bei der eine Ölverunreinigung nicht akzeptabel ist

•Industrielle Prozesskühlung: Präzisionsbearbeitung, Lebensmittel- und Getränkeindustrie, Chemie- und Kunststoffindustrie

•Hotels, Krankenhäuser und Universitätsgelände, die eine LEED- oder gleichwertige Zertifizierung für umweltfreundliches Bauen anstreben

Kältemittelauswahl nach Anwendung

•HFO-1234ze(E) – GWP < 1; bevorzugt für neue Projekte zur Einhaltung der EU-F-Gas- und China-GB-Kältemittelvorschriften

•HFC-134a – bewährte Zuverlässigkeit im Feldeinsatz, geeignet für Nachrüstungsprojekte, die alte Zentrifugalkühler ersetzen

Technische Kernfunktionen

1. Aktive Luftlagertechnologie – kein Öl, keine Reibung

Der luftgelagerte Zentrifugalkühler nutzt die eigene Druckluft des Kompressors, um eine Wellenaufhängung zu erreichen, wodurch der Bedarf an Seltenerdmagneten, elektromagnetischen Spulen oder speziellen Netzteilen zur Lagersteuerung entfällt. Der Luftkeil stabilisiert sich automatisch mit der Drehzahl und sorgt so für inhärente Systemstabilität, eine einfache Steuerungsarchitektur und praktisch keine Ausfallmodi.

2. Dual-Loop-Energieeffizienzoptimierung

Das System passt gleichzeitig die variable Frequenzgeschwindigkeit (10–100 %) des Kompressors und den Winkel der Einlassleitschaufel an, um das ganze Jahr über einen optimalen Leistungsbetrieb unter Teillastbedingungen zu erreichen und so hohe IPLV/NPLV-Werte und einen stabilen Betrieb auch bei niedrigen Lasten ohne Überspannungs- oder Bypass-Risiko sicherzustellen.

3. Ölfreier Kühlkreislauf

Es ist kein Schmieröl erforderlich, wodurch Effizienzverluste durch die Bildung eines Ölfilms im Wärmetauscher vermieden werden. Die gesamte Wärmeaustauschleistung bleibt auf Werksniveau und erfordert keine Wartung von Ölabscheidern, Ölpumpen oder Ölrückführungssystemen.

4. Hocheffizienter Rohrbündelwärmetauscher

Der Verdampfer und der Kondensator verwenden verstärkte Kupferrohre mit korrosionsbeständigen Titaneinsätzen auf der Wasserseite und optimierten Mikrorippen auf der Kältemittelseite, wodurch die Koeffizienten für Keimbildungssieden und Filmkondensation verbessert werden. Das Rohrbündel-Wartungspanel unterstützt die mechanische Reinigung vor Ort und macht eine Kältemittelrückgewinnung überflüssig.

5. Intelligente SPS-Steuerung

Zeichnet jede Sekunde Betriebsparameter auf und speichert Trenddaten für 12 Monate. Durch vorausschauende Diagnose können Anomalien wie Lagerluftspalt, Laufradablagerungen und Wärmetauscherablagerungen im Voraus erkannt werden. Es verbindet sich über Modbus TCP/BACnet IP mit BMS/DCIM und ein optionales Cloud-Gateway ermöglicht Fernüberwachung und proaktive Dienste.

6. Nahezu geräuschlos, vibrationsarm

Luftlager und variable Frequenzsteuerung eliminieren Reibung und Pulsationen der Leistungsfrequenz. Der Geräuschpegel in 1 Meter Entfernung unter Volllast beträgt ≤80 dB(A) und Vibrationen treten in der Gebäudestruktur nahezu vollständig auf, sodass keine federbelasteten Schwingungsisolationssockel erforderlich sind.

Warum mit Lynxcool zusammenarbeiten?

Luftlager vs. Magnetlager vs. ölgeschmiert – ehrlicher Vergleich

Luftgelagerte Zentrifugalkühler erreichen einen ölfreien Betrieb durch elektromagnetische Levitation. Sie teilen viele Effizienzvorteile mit luftgelagerten Konstruktionen, sind jedoch mit einer höheren Komplexität der Lagersteuerung, einem höheren Risiko in der Lieferkette von Seltenerdmagneten und einer höheren Empfindlichkeit gegenüber Störungen der Stromqualität verbunden. Luftgelagerte Konstruktionen haben keine Permanentmagnete, keine Lagerstromversorgung und kein Risiko der Magnetentmagnetisierung – besonders relevant in Industrieumgebungen mit hoher Umgebungstemperatur oder starken Vibrationen.

Ölgeschmierte Zentrifugalkühler sind mit geringeren Anschaffungskosten verbunden, verursachen aber laufende Kosten: Ölwechsel, Wartung des Ölabscheiders, ganzjähriger Energieverbrauch der Ölheizung und fortschreitende Verschlechterung der Wärmeübertragung aufgrund von Ölverunreinigungen. Lebenszyklus-Total-Cost-of-Ownership (TCO)-Analysen zeigen durchweg, dass sich Luft- oder Magnetlager-Kältemaschinen im Vergleich zu ölgeschmierten Äquivalenten zu kommerziellen chinesischen Stromtarifen innerhalb von 3 bis 5 Jahren amortisieren.

Lynxcool-Vorteile

•Voller Kapazitätsbereich von 200 bis 2.000 RT von einer einzigen Produktplattform – weniger technische Schnittstellen für Anlagen mit mehreren Einheiten

•Design mit zwei Kältemitteln (HFO-1234ze oder HFC-134a) ab Lager – keine Verzögerung bei Sonderbestellungen für Projekte mit niedrigem Treibhauspotenzial

•Leistungstests im Werk gemäß AHRI 550/590 mit kalibrierten Instrumenten und beglaubigter FAT verfügbar

•LynxMind™ BMS/DCIM-Integration vorkonfiguriert – reduziert die Inbetriebnahme vor Ort auf Stunden statt Tage

•Mittelspannungs-Eingangsoption (10 kV) macht Abspanntransformatoren in großen Fernkälteanlagen überflüssig

•Preisvorteil bei in China hergestellten Produkten: 20 – 35 % gegenüber vergleichbaren europäischen oder nordamerikanischen Marken bei vergleichbarem zertifiziertem Leistungsniveau

•Über 800 luftgelagerte Radialkühler in China, Südostasien und dem Nahen Osten installiert

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen Luftlager- und Magnetlager-Technologie?

A: Beide ermöglichen einen ölfreien, reibungslosen Kompressorbetrieb. Beim Magnetlager werden elektromagnetische Spulen und Seltenerdmagnete verwendet, um die Welle schweben zu lassen. Dies erfordert eine spezielle Stromversorgung für die Lagersteuerung und ist empfindlich gegenüber Stromstörungen. Bei der Luftlagerung wird ein vom Kompressor selbst erzeugter Druckluftfilm verwendet – keine Magnete, keine Spulen, keine separate Stromversorgung –, was zu einer einfacheren, robusteren Architektur mit geringerer Anfälligkeit für Störungen der Stromqualität führt.

F: Wie funktioniert der luftgelagerte Zentrifugalkühler bei Teillast?

A: Die LynxMind™-Dual-Loop-VFD- und IGV-Steuerung verfolgt kontinuierlich den Minimalleistungspunkt. Bei 50 % Last übersteigt der COP typischerweise die Volllastwerte um 20 – 40 %, und das Gerät hält einen stabilen Betrieb bis zu 10 % ohne Überspannungsschutz-Bypass aufrecht. Veröffentlichte IPLV/NPLV-Bewertungen von ≥ 9,0 spiegeln die gewichtete Teillastleistung in der Praxis wider und sind kein Einzelpunkttest.

F: Ist weiterhin eine regelmäßige Ölwartung erforderlich?

A: Keine Ölwartung. Der Kühlkreislauf enthält kein Schmieröl. Es gibt keine Ölabscheider, Ölheizungen, Ölpumpen, Ölfilter oder Ölwechselintervalle. Die routinemäßige Wartung besteht aus der jährlichen Überprüfung des Lagerluftspalts (nicht-invasiv, über die LynxMind™-Diagnose), der jährlichen Prüfung auf Kältemittellecks und dem regelmäßigen Bürsten der Kondensator-/Verdampferrohre – alles ohne Kältemittelrückgewinnung möglich.

F: Welches Kältemittel sollten wir für ein neues Projekt angeben?

A: HFO-1234ze(E) wird für Neuinstallationen empfohlen. Sein Treibhauspotenzial (GWP) von < 1 macht das System zukunftssicher gegen strengere F-Gas-Vorschriften in China und auf Exportmärkten, und seine thermodynamischen Eigenschaften passen gut zu der Zentrifugalradgeometrie für maximale Effizienz. HFKW-134a bleibt für Nachrüstungsprojekte verfügbar, bei denen die vorhandenen Rohrleitungen oder die Standortlogistik dies begünstigen.

F: Welche Anforderungen gelten an die Qualität von Kaltwasser und Kondensatorwasser?

A: Gekühltes Wasser: pH 7,0 – 9,0, Härte ≤ 300 ppm CaCO₃, Chlorid ≤ 200 ppm, Gesamtschwebstoffe ≤ 50 ppm. Kondensatorwasser: gleiche pH- und Härtegrenzen; Für offene Kühltürme empfehlen wir ein Chemikaliendosiersystem. Detaillierte Spezifikationen zur Wasserqualität und Anleitungen zur chemischen Behandlung werden mit jeder Einheit geliefert.

F: Wie hoch ist der Anlaufstrom und wie wirkt er sich auf die elektrische Infrastruktur des Gebäudes aus?

A: Der VFD-Sanftanlauf begrenzt den Einschaltstrom auf ca. 100–110 % des Volllast-Betriebsstroms – im Vergleich zu den 300–600 % des Einschaltstroms bei Querstartern praktisch keine Überspannung. Dadurch können mehrere Einheiten nacheinander gestartet werden, ohne dass der Hauptverteiler überdimensioniert werden muss, und die komplexe Koordinierung des Motorstarterschutzes, die bei herkömmlichen Konstruktionen üblich ist, entfällt.

F: Welche Garantien und Serviceunterstützung bietet Lynxcool?

A: Standardgarantie: 24 Monate auf die Kompressorbaugruppe, 12 Monate auf Elektro- und Steuerungskomponenten, ab Inbetriebnahmedatum. Es stehen erweiterte Garantiepakete (bis zu 60 Monate) und jährliche Wartungsverträge mit Fernüberwachung zur Verfügung. Lynxcool unterhält regionale Servicezentren in großen chinesischen Städten und kann werksautorisierte Servicepartnerschaften in südostasiatischen und nahöstlichen Märkten arrangieren.
